المفاتيح الكهربائية المعزولة بالغاز (GIS)

ما هي المفاتيح الكهربائية المعزولة بالغاز؟

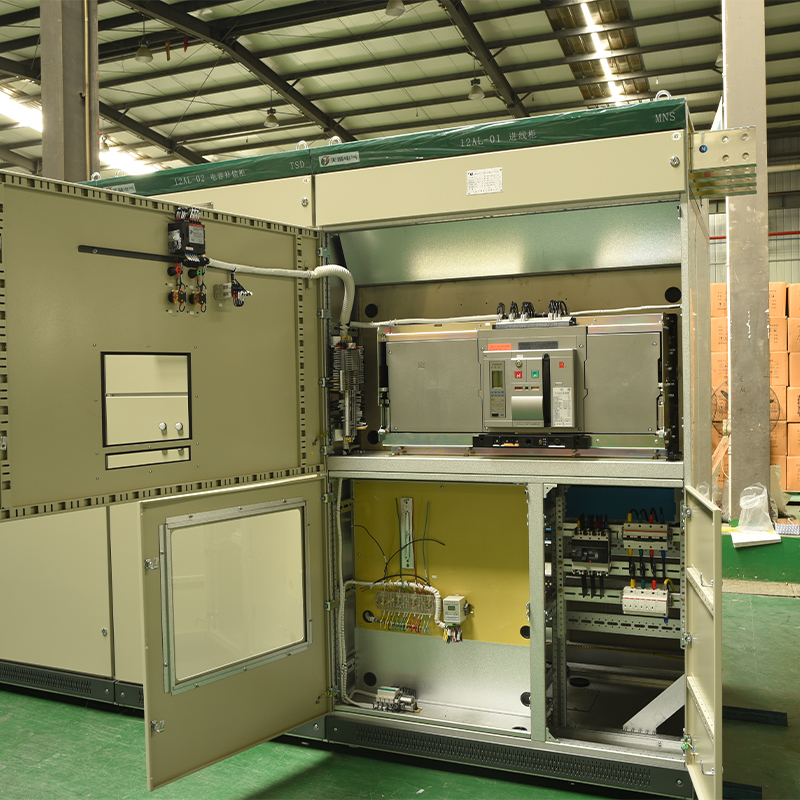

المفاتيح الكهربائية المعزولة بالغاز ، والتي يتم اختصارها عادة باسم نظم المعلومات الجغرافية، هي نوع من معدات التبديل ذات الجهد العالي حيث يتم وضع قاطع الدائرة، وفاصل الاتصال، وقضيب التوصيل، ومحولات التيار/الجهد في أغلفة معدنية مؤرضة مملوءة بالغاز العازل. ونظرًا لأن الغاز يوفر قوة عازلة أعلى بكثير من الهواء المفتوح، فيمكن تحقيق نفس الخلوص الكهربائي في خزانة أصغر بكثير. هذا هو السبب مجموعة المفاتيح الكهربائية المعزولة بالغاز الصديقة للبيئة أصبح الحل المفضل للمحطات الفرعية حيث تكون الأراضي باهظة الثمن أو المساحة محدودة، مثل محطات التوزيع الحضرية والمباني الشاهقة والمنصات البحرية.

شركة Ningbo Tianshun Electric Co., Ltd.، ومقرها في منطقة Xiangshan Coastal Industrial Park مع سهولة الوصول إلى وسائل النقل، تعمل في مجال نقل وتوزيع الطاقة لسنوات وتقدم منتجات GIS إلى جانب مجموعتها الأوسع من مجموعات المفاتيح الكهربائية والمحولات ذات الجهد العالي والمنخفض.

المزايا الأساسية لمجموعة المفاتيح الكهربائية المعزولة بالغاز

بالمقارنة مع المفاتيح الكهربائية التقليدية المعزولة بالهواء (AIS)، المفاتيح الكهربائية المعزولة بالغاز يجلب العديد من الفوائد القابلة للقياس لتصميم المحطات الفرعية وتشغيلها:

• بصمة مدمجة - يمكن لخليج نظم المعلومات الجغرافية أن يشغل ما يقرب من عُشر المساحة المطلوبة لخليج AIS المكافئ، وهو أمر بالغ الأهمية للمواقع الحضرية المزدحمة.
• موثوقية عالية — يحافظ الغلاف المغلق بالكامل على المكونات الحية معزولة عن الغبار والرطوبة ورذاذ الملح، مما يقلل من أخطاء العزل الناجمة عن التعرض للبيئة.
• تردد صيانة منخفض — نظرًا لأن الأجزاء الداخلية محمية من التلوث، يمكن عادةً تمديد فترات الفحص الروتيني مقارنة بمعدات الهواء الطلق.
• عملية هادئة وآمنة — يمنع الهيكل المغلق الضوضاء القوسية ويمنع التلامس العرضي مع الأجزاء النشطة، مما يحسن سلامة العاملين في الموقع.
• القدرة على التكيف البيئي — تعمل نظم المعلومات الجغرافية بشكل موثوق عبر مجموعة واسعة من المناخات، بدءًا من المناطق الساحلية الرطبة وحتى المناطق الباردة والمرتفعة، نظرًا لأن المقصورات المملوءة بالغاز لا تتأثر إلى حد كبير بالطقس الخارجي.

تشرح هذه الخصائص سبب استخدام مصطلح مجموعة المفاتيح الكهربائية المعزولة بالغاز الصديقة للبيئة في كثير من الأحيان لوصف منتجات نظم المعلومات الجغرافية الحديثة: تتبنى التصميمات الأحدث بشكل متزايد الغازات العازلة ذات القدرة المنخفضة على إحداث الاحتباس الحراري بدلاً من غاز SF6 التقليدي، مما يجعل أداء المعدات متوافقًا مع أهداف حماية البيئة.

كيف تعمل المفاتيح الكهربائية المعزولة بالغاز

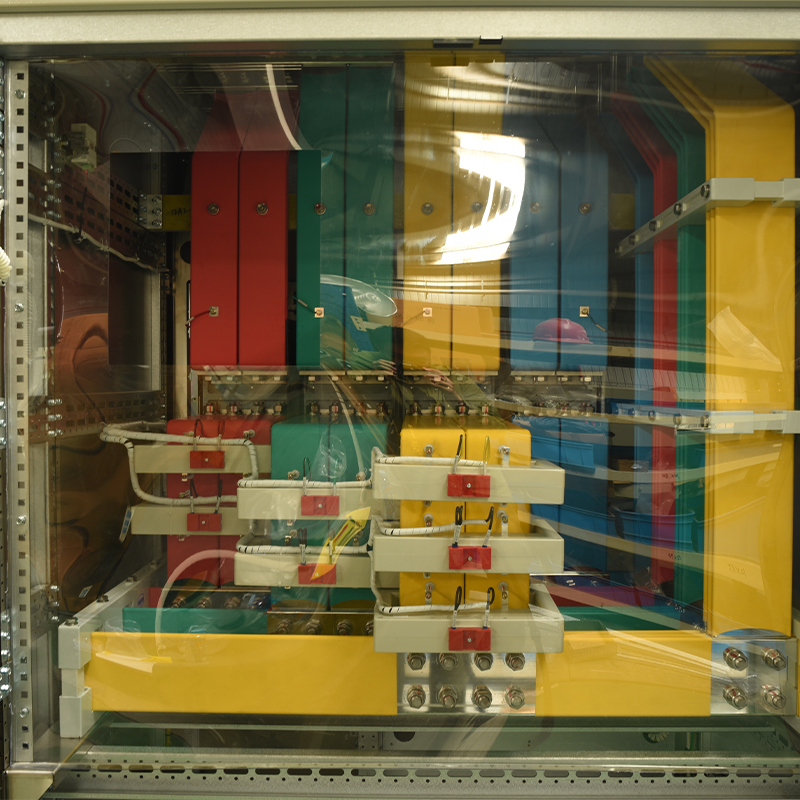

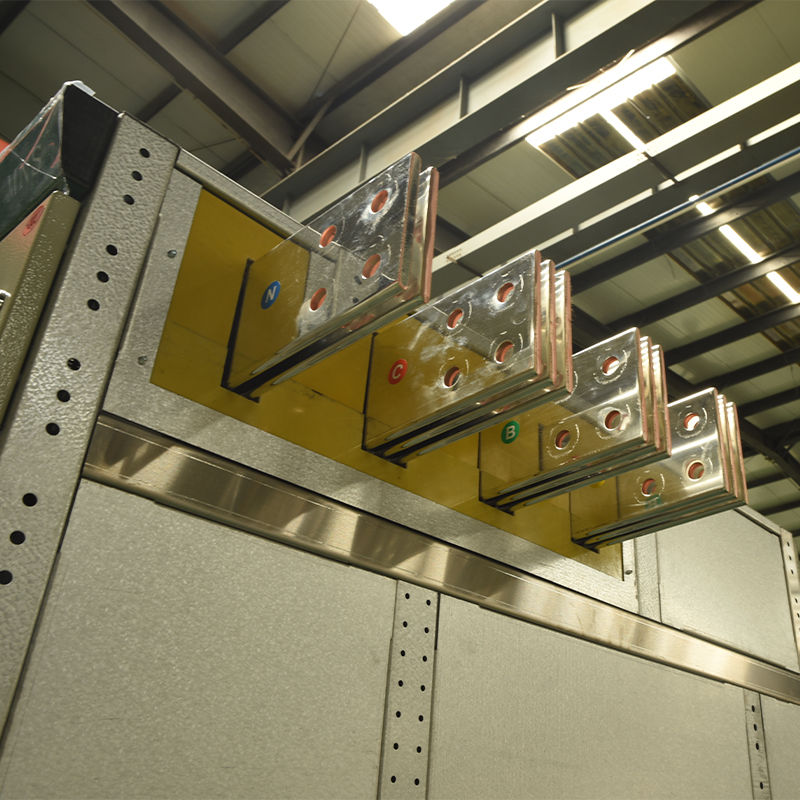

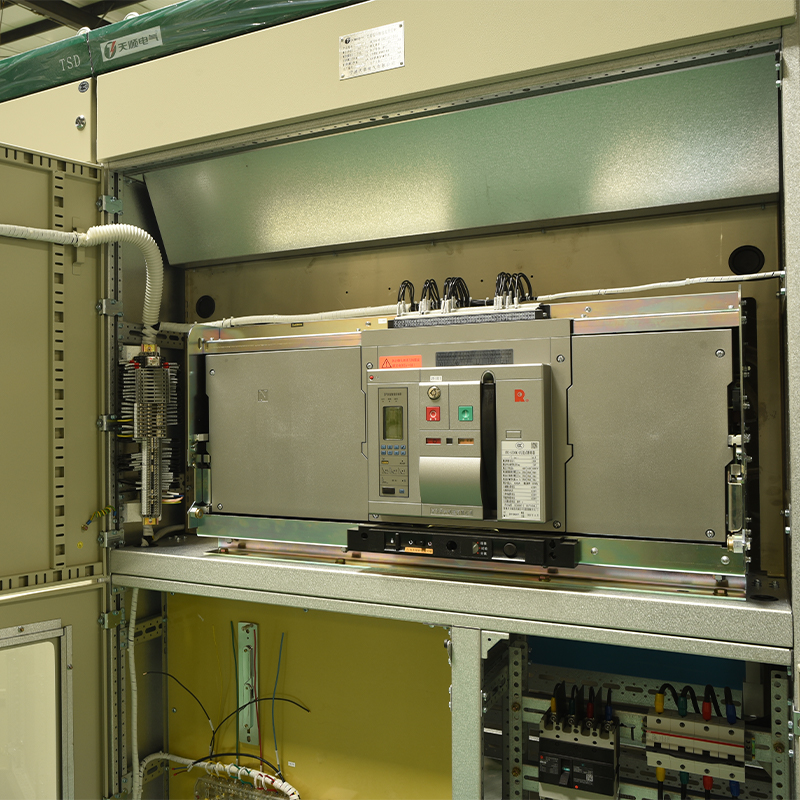

داخل وحدة نظام المعلومات الجغرافية، يتم وضع قضيب التوصيل وقاطع الدائرة الكهربائية وفاصل الاتصال ومفتاح التأريض في حجرات منفصلة محكمة الغلق مصنوعة من سبائك الألومنيوم أو الفولاذ. يملأ الغاز العازل المساحة بين الموصل الحي والعلبة المؤرضة، مما يمنع الانهيار الكهربائي حتى على مسافة أقصر بكثير مما يسمح به الهواء. عند حدوث خطأ، ينفصل الاتصال المتحرك لقاطع الدائرة داخل غرفة الغاز؛ يقوم الغاز بإخماد القوس الناتج بسرعة ويستعيد خصائصه العازلة خلال أجزاء من الثانية، مما يسمح للقاطع بمقاطعة تيار الخلل بأمان.

مراقبة الغاز وختمه

تم تجهيز كل حجرة غاز بمقياس ضغط أو مستشعر كثافة متصل بنظام إنذار. إذا انخفض ضغط الغاز إلى ما دون الحد المحدد - غالبًا بسبب تسرب بسيط - يطلق نظام المراقبة تحذيرًا حتى يتمكن موظفو الصيانة من تعبئة الغاز أو إغلاق الحجرة قبل أن يتأثر أداء العزل.

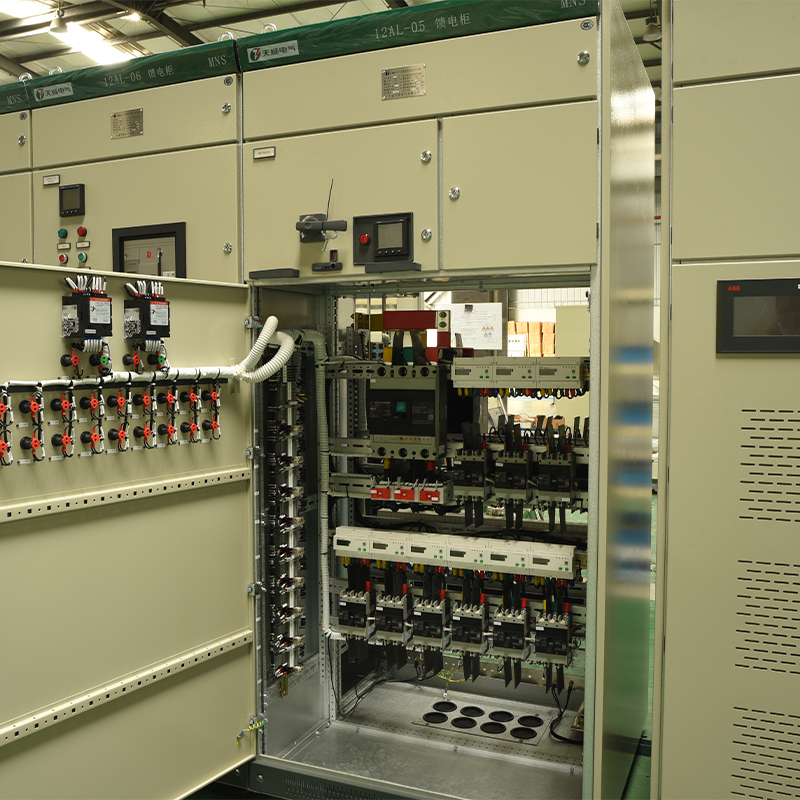

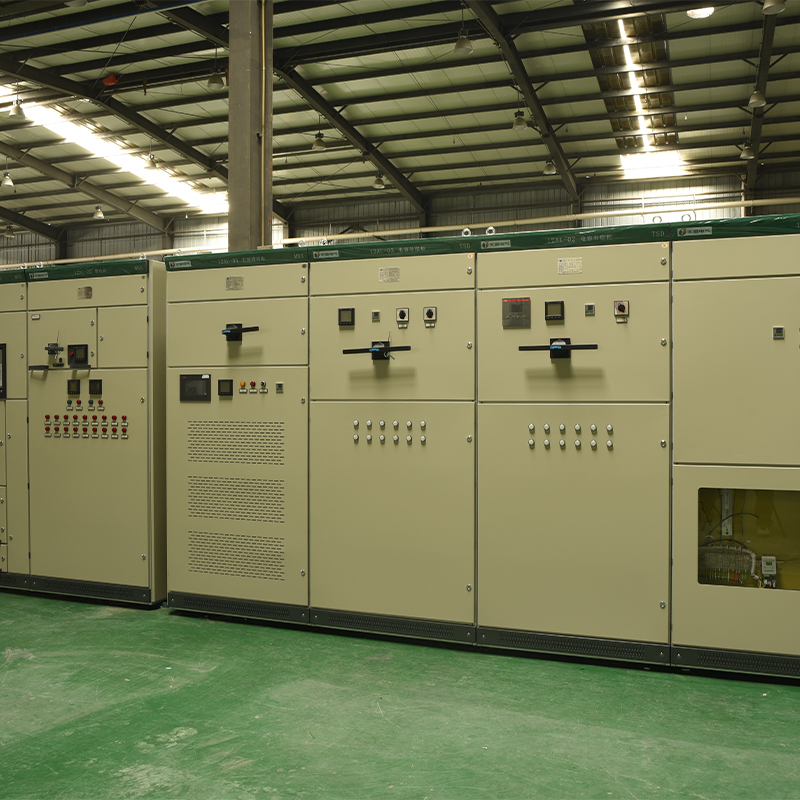

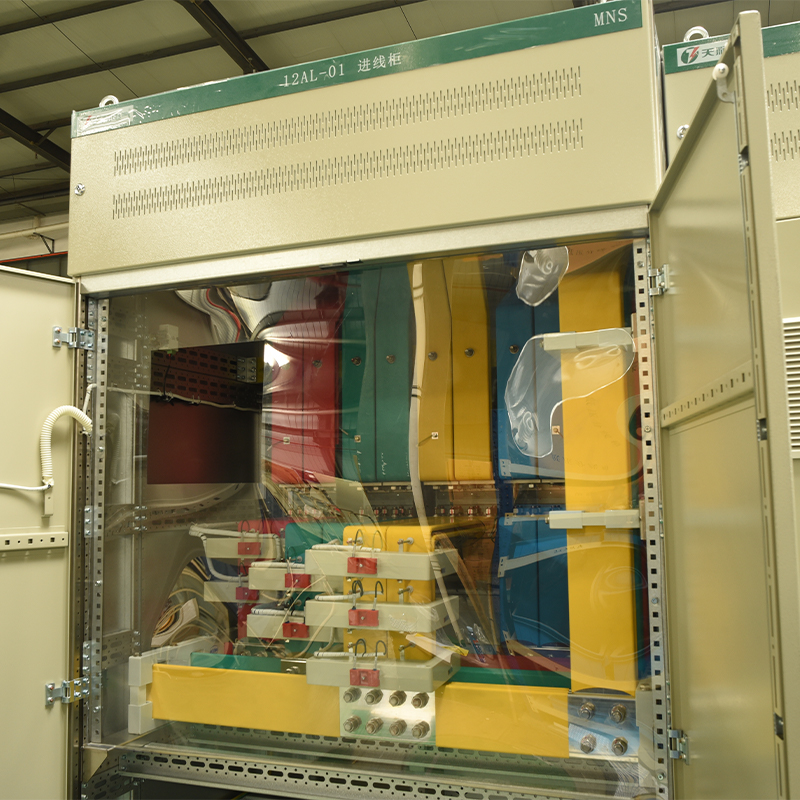

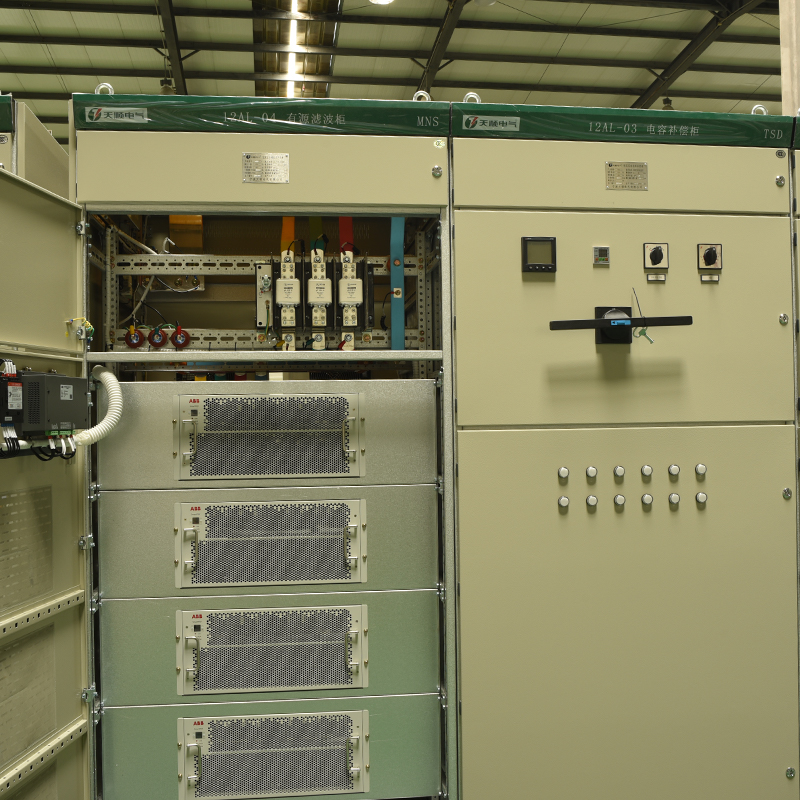

تصميم خليج معياري

يتم توفير معدات نظم المعلومات الجغرافية عادةً في فتحات موحدة، تغطي كل منها وظيفة دائرة واحدة مثل الخط الوارد أو الخط الصادر أو رابط الناقل. يمكن توصيل الفتحات في سلسلة لتكوين مجموعة كاملة من المفاتيح الكهربائية، مما يجعل من السهل توسيع محطة فرعية مع نمو الطلب على الأحمال.

نظم المعلومات الجغرافية مقابل المفاتيح الكهربائية المعزولة بالهواء

يلخص الجدول أدناه الاختلافات العملية بين المفاتيح الكهربائية المعزولة بالغاز والمفاتيح الكهربائية التقليدية المعزولة بالهواء، والتي يمكن أن تساعد المهندسين في قياس عوامل المساحة والتكلفة والصيانة عند اختيار المعدات للمشروع.

نصائح الاختيار والتثبيت

عند التخطيط لتثبيت نظام المعلومات الجغرافية، من المهم أولاً التأكد من الجهد المقنن، والتيار المقنن، وقدرة كسر الدائرة القصيرة التي يتطلبها تحميل الموقع، ثم تحديد عدد الفتحات اللازمة للوظائف الواردة والصادرة والقياسية وربط الناقل. نظرًا لأن حاويات GIS محكمة الإغلاق للغاز، يجب أن يتبع التثبيت إجراءات صارمة لملء الغاز واختبار التسرب لضمان أداء العزل على المدى الطويل.

1. تحقق من ارتفاع الموقع ونطاق درجة الحرارة المحيطة، حيث أن كثافة الغاز وهامش العزل يمكن أن تختلف مع هذه الظروف.
2. خطط لمساحة كافية حول غرفة المفاتيح الكهربائية لخدمة الغاز واستبدال المكونات في المستقبل.
3. ترتيب اختبارات التشغيل، بما في ذلك فحص ضغط الغاز والتحقق من التعشيق الميكانيكي، قبل تنشيط المعدات.

يمكن للفرق الفنية التي تتمتع بخبرة عملية في توجيه التركيب والتشغيل ومعالجة الأخطاء أن تساعد في تقصير فترة التشغيل وتقليل مخاطر مشكلات العزل في المراحل المبكرة بعد وضع وحدة GIS في الخدمة.

الأسئلة المتداولة

س1: ما هو الغاز المستخدم داخل مجموعة المفاتيح الكهربائية المعزولة بالغاز؟

تستخدم وحدات نظم المعلومات الجغرافية التقليدية غاز SF6 بسبب خصائصه الممتازة في العزل والتبريد القوسي. تتجه تصميمات المفاتيح الكهربائية المعزولة بالغاز الأحدث والصديقة للبيئة نحو الغازات البديلة أو مخاليط الغاز ذات احتمالية منخفضة للاحتباس الحراري العالمي، مع الاستمرار في تلبية أداء العزل والانقطاع المطلوب.

س 2: هل مجموعة المفاتيح الكهربائية المعزولة بالغاز مناسبة للمحطات الفرعية الخارجية؟

نعم. نظرًا لأن الأجزاء الحية مغلقة تمامًا ومغلقة عن البيئة الخارجية، يمكن تركيب نظم المعلومات الجغرافية في الهواء الطلق في المناطق الساحلية أو الرطبة أو المتربة حيث تواجه المفاتيح الكهربائية المعزولة بالهواء خطرًا أكبر من وميض العزل.

س 3: ما هي مدة الخدمة النموذجية لمعدات نظم المعلومات الجغرافية؟

مع إغلاق الغاز المناسب والمراقبة الدورية، من المتوقع بشكل عام أن توفر معدات نظم المعلومات الجغرافية عدة عقود من الخدمة الموثوقة، على الرغم من أن الرقم الدقيق يعتمد على ظروف التشغيل ومستويات التحميل وممارسات الصيانة في الموقع المحدد.

س 4: ما هي الشهادات التي يجب على المشترين البحث عنها عند اختيار منتجات نظم المعلومات الجغرافية؟

يُنصح المشترون بالتحقق من شهادات الجودة والسلامة المعترف بها مثل سي سي سي و آيزو 9001 ، والتي تؤكد أن عملية التصنيع تلبي متطلبات سلامة المنتجات الوطنية ومعايير إدارة الجودة المتسقة.
