KYN28A-12 مجموعة المفاتيح الكهربائية ذات الجهد العالي (HV).

المزايا الأساسية لمجموعة المفاتيح الكهربائية ذات الجهد العالي (Hv) KYN28A-12

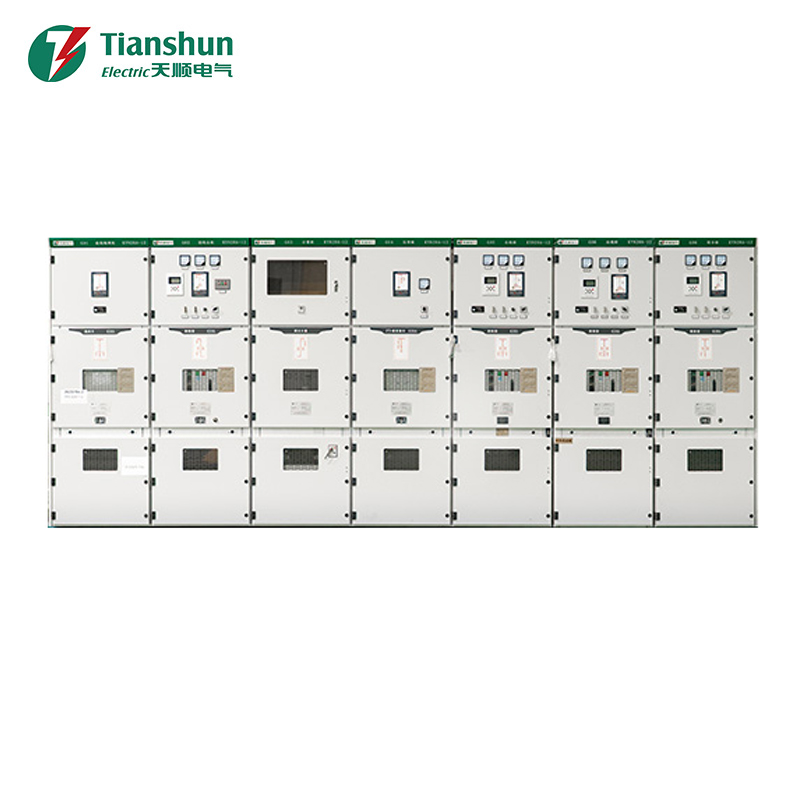

ال KYN28A-12 مجموعة المفاتيح الكهربائية ذات الجهد العالي (Hv). عبارة عن مجموعة مفاتيح معدنية مغلقة ومغطاة بالدروع، من النوع القابل للسحب، مصممة لأنظمة توزيع الطاقة الداخلية التي تصل قدرتها إلى 12 كيلو فولت. يفصل هيكلها بين قضبان التوصيل وقاطع الدائرة ومقصورات الكابلات بأقسام معدنية، مما يحد من انتشار أخطاء القوس الداخلي ويحسن السلامة التشغيلية الشاملة. في التكوينات المشتركة، يمكن أن يصل تيار الصمود المقدر لفترة قصيرة إلى 31.5 كيلو أمبير/4 ثانية ، مما يمنح المعدات قدرة تحمل قوية لتأثير تيار الخطأ.

بالمقارنة مع الخزانات من النوع الثابت، فإن شاحنة قاطع الدائرة الكهربائية القابلة للسحب الخاصة بمجموعة المفاتيح الكهربائية ذات الجهد العالي (Hv) KYN28A-12 تسمح لموظفي الصيانة بعزل القاطع دون إلغاء تنشيط نظام التوصيل بأكمله، مما يقلل من وقت توقف الصيانة. هذه الميزة تجعلها مناسبة تمامًا لغرف توزيع الطاقة في المصانع والمجمعات التجارية والمحطات الفرعية التي تتطلب الموثوقية وتكاليف الصيانة التي يمكن التحكم فيها.

مبدأ العمل وتخطيط المقصورة

ال KYN28A-12 مجموعة المفاتيح الكهربائية ذات الجهد العالي (Hv). يعمل عن طريق تقسيم الخزانة إلى حجرات وظيفية مستقلة، كل منها محاط بصفائح معدنية مؤرضة. يضمن هذا الترتيب أنه في حالة حدوث خطأ داخلي في حجرة واحدة، سيتم احتواء الضغط والحرارة المتولدة بدلاً من انتشارها إلى الوحدات المجاورة.

المقصورات الوظيفية الرئيسية

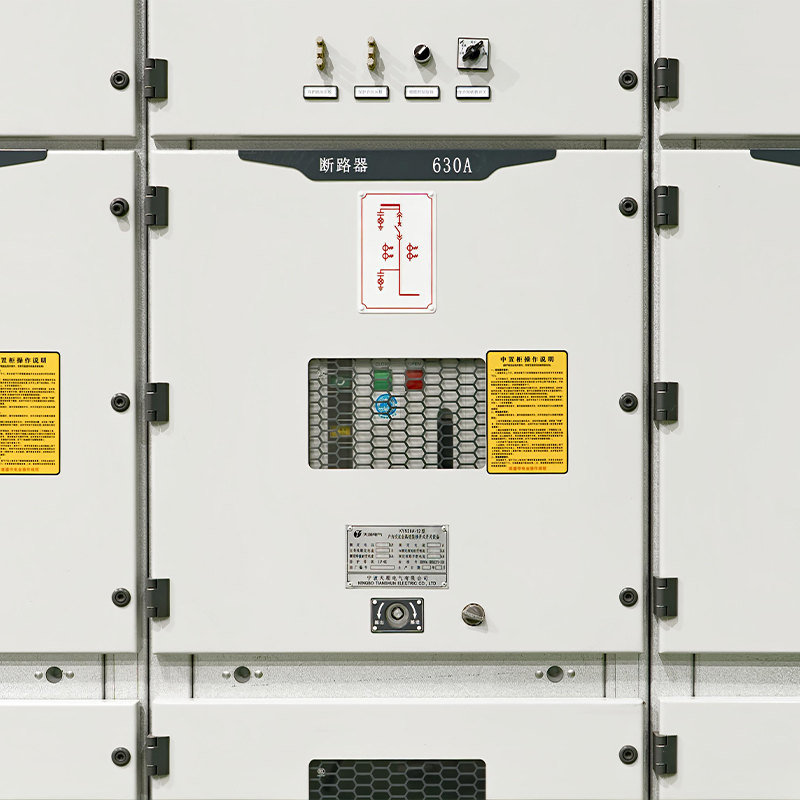

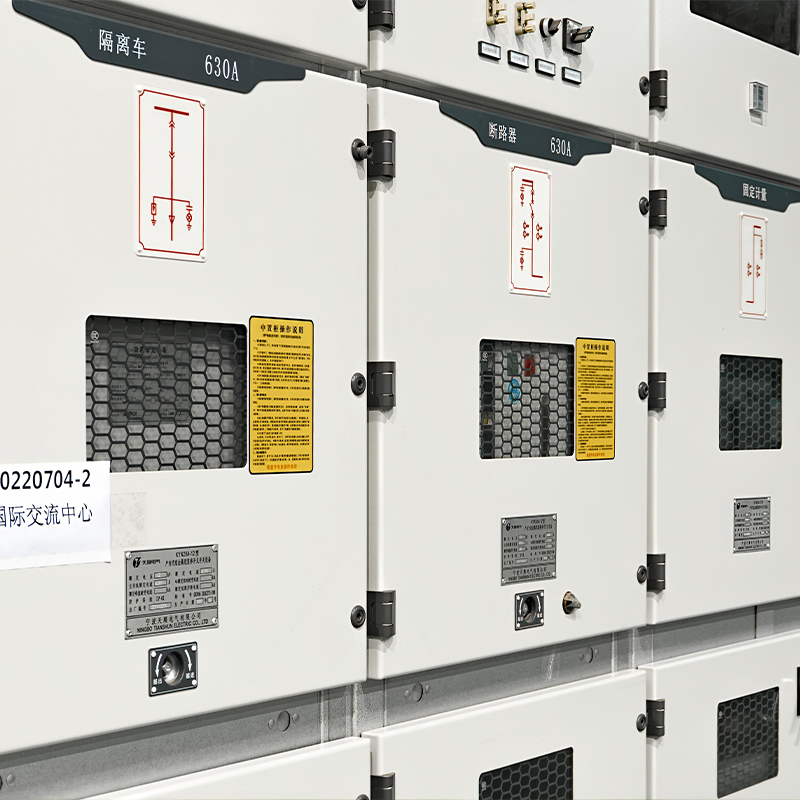

1. حجرة قاطع الدائرة: تحتوي على قاطع الدائرة الكهربائية المثبت على شاحنة قابلة للسحب؛
2. مقصورة قضيب التوصيل: تنقل الطاقة الكهربائية بين الخزانات المتجاورة من خلال قضبان التوصيل الرئيسية؛
3. حجرة الكابلات: تستوعب الكابلات الواردة/الصادرة، ومحولات التيار، ومفاتيح التأريض؛
4. حجرة التتابع: تحتوي على أجهزة حماية وقياس وتحكم لمراقبة النظام.

يقوم نظام التعشيق الميكانيكي بتنسيق حركة شاحنة قاطع الدائرة بين أوضاع "الاختبار" و"المتصل" و"المنفصل"، مما يمنع المشغلين من إغلاق القاطع عن طريق الخطأ عند تشغيل مفتاح التأريض، أو العكس.

المعلمات التقنية النموذجية

يعد اختيار القيم المقدرة المناسبة أمرًا ضروريًا عند تحديد مجموعة المفاتيح الكهربائية ذات الجهد العالي (Hv) KYN28A-12 لمشروع معين. يسرد الجدول أدناه نطاقات المعلمات الشائعة للرجوع إليها أثناء اختيار المعدات.

سيناريوهات التطبيق واعتبارات التثبيت

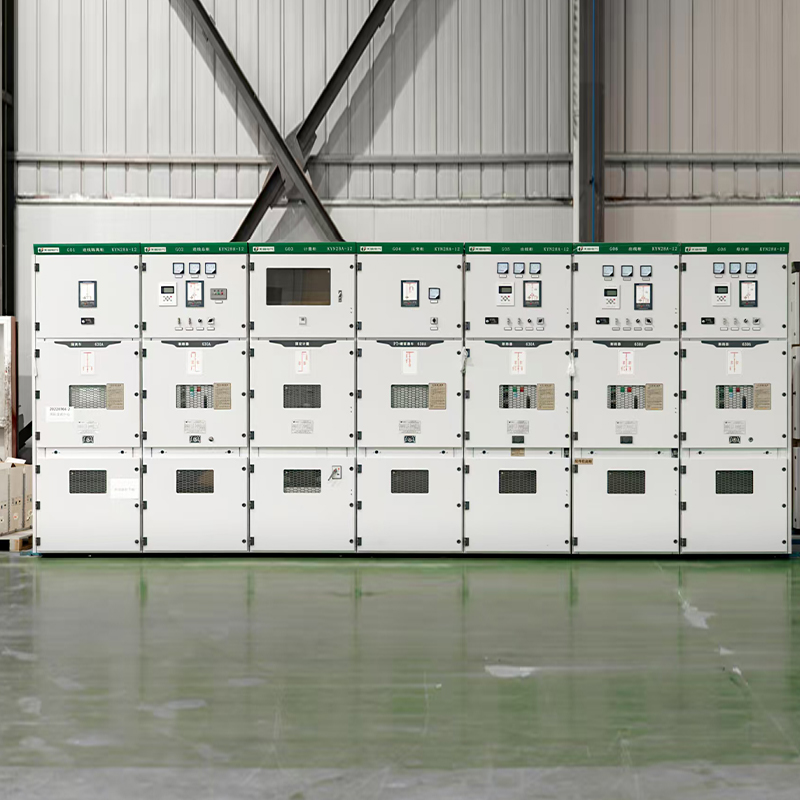

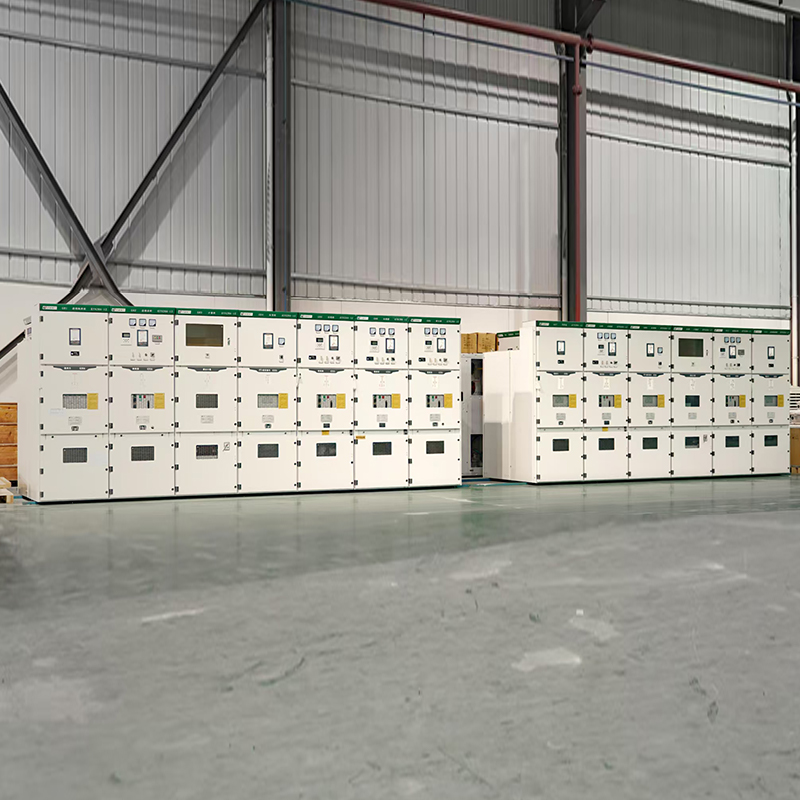

ال KYN28A-12 مجموعة المفاتيح الكهربائية ذات الجهد العالي (Hv). يتم تطبيقه على نطاق واسع في المنشآت الصناعية ومحطات التوزيع الحضرية والمباني التجارية ومحطات تجميع الطاقة المتجددة. يسمح حجمها الصغير وتصميم الخزانة المعيارية بترتيب وحدات متعددة على التوالي، مما يسهل توسيع السعة مع نمو الطلب على التحميل بمرور الوقت.

أثناء التثبيت، يجب أن تكون الأساسات مستوية وثابتة، ويجب أن يلبي نظام التأريض متطلبات المقاومة، ويجب حجز مساحة كافية من الأمام لشاحنة قاطع الدائرة للتحرك للداخل والخارج. تساعد الصيانة الدورية، مثل فحص قاطع التفريغ وتنظيف الأسطح العازلة، في الحفاظ على موثوقية التشغيل على المدى الطويل.

Ningbo Tianshun Electric Co., Ltd.، التي تقع في حديقة شيانغشان الصناعية الساحلية، لديها فريق فني مع أكثر من 20 عاما من الخبرة في صناعة نقل وتوزيع الطاقة، وتوفير إرشادات التثبيت، ودعم التشغيل، وخدمات معالجة الأخطاء لمنتجات المفاتيح الكهربائية مثل سلسلة KYN28A-12، مما يساعد على ضمان أداء مستقر للمعدات في التطبيقات العملية.

الأسئلة المتداولة

س 1: ما الذي يشير إليه الرقم "12" في مجموعة المفاتيح الكهربائية ذات الجهد العالي KYN28A-12؟

إنه يشير إلى فئة الجهد المقنن البالغة 12 كيلو فولت، مما يشير إلى الحد الأقصى لجهد النظام الذي تم تصميم مجموعة المفاتيح الكهربائية للعمل تحته بأمان.

Q2: هل مجموعة المفاتيح الكهربائية ذات الجهد العالي KYN28A-12 مناسبة للتركيب الخارجي؟

تم تصميم هذا النوع من المفاتيح الكهربائية بشكل أساسي للبيئات الداخلية. إذا كان النشر في الهواء الطلق مطلوبًا، فمن الضروري عمومًا وجود حاوية إضافية مقاومة للعوامل الجوية لمنع الرطوبة والغبار من التأثير على المكونات الداخلية.

س3: كيف يعمل التصميم القابل للسحب على تحسين كفاءة الصيانة؟

نظرًا لأن قاطع الدائرة مركب على شاحنة متحركة، فيمكن سحبه إلى وضع "الاختبار" أو "فصله" للفحص دون إيقاف تشغيل شريط التوصيل بالكامل، مما يقلل وقت الصيانة الإجمالي ويقلل انقطاع الطاقة.

س 4: ما هي الشهادات التي يجب أن تحصل عليها الشركة المصنعة للمفاتيح الكهربائية المؤهلة؟

عادةً ما تحمل الشركات المصنعة ذات السمعة الطيبة شهادات مثل سي سي سي و آيزو 9001 ، والتي تؤكد الامتثال لمعايير السلامة الوطنية وإدارة الجودة المتسقة طوال عملية الإنتاج.
