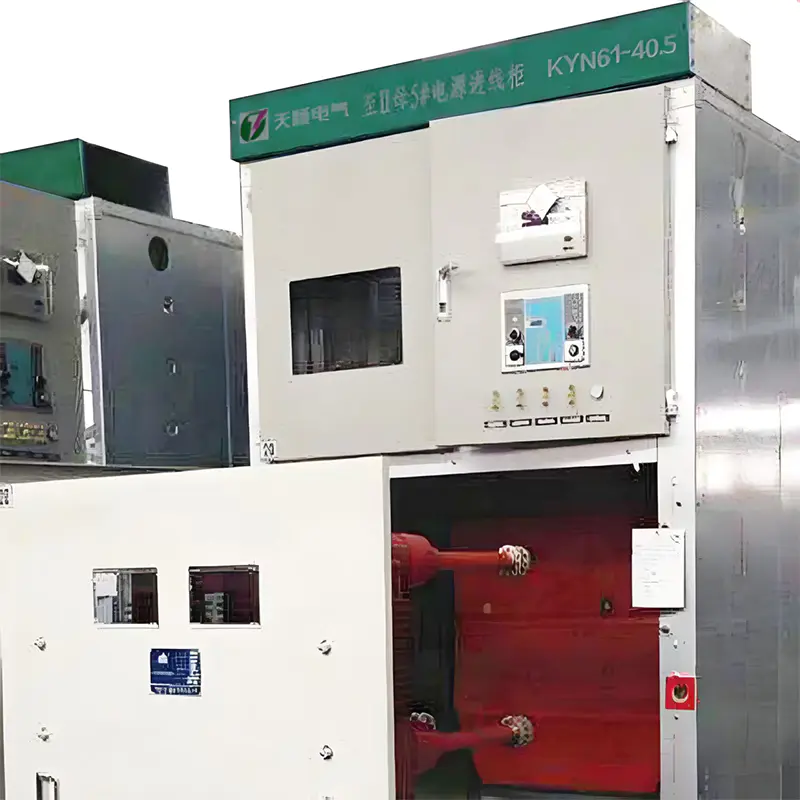

KYN61-40.5 مجموعة المفاتيح الكهربائية ذات الجهد العالي (HV).

المزايا الأساسية لمجموعة المفاتيح الكهربائية ذات الجهد العالي (HV) KYN61-40.5

ال KYN61-40.5 مجموعة المفاتيح الكهربائية ذات الجهد العالي (HV). عبارة عن مجموعة مفاتيح كهربائية من النوع الثابت مكسوة بالمعدن تستخدم على نطاق واسع في أنظمة توزيع الطاقة بقدرة تصل إلى 40.5 كيلو فولت. يعتمد هيكل الخزانة الخاص بها على هيكل معدني مغلق بالكامل، والذي يعزل بشكل فعال كل حجرة وظيفية ويقلل بشكل كبير من خطر انتشار خطأ القوس بين الوحدات. يسمح هذا التصميم ب تيار الصمود لفترة قصيرة يصل إلى 40 كيلو أمبير / 4 ثانية في العديد من التكوينات القياسية، مما يمنح المعدات مقاومة قوية ضد تأثير الدائرة القصيرة.

بالمقارنة مع المفاتيح الكهربائية من النوع المفتوح، فإن KYN61-40.5 مجموعة المفاتيح الكهربائية ذات الجهد العالي (HV). يوفر سلامة أفضل للأفراد لأن الأجزاء الحية محمية بالكامل، وآلية التشابك تمنع سوء التشغيل بين قاطع الدائرة، وفاصل الاتصال، ومفتاح التأريض. وهذا يجعلها مناسبة بشكل خاص للمنشآت الصناعية والمحطات الفرعية ومحطات الطاقة المتجددة التي تتطلب تركيبًا مدمجًا وهوامش أمان يمكن الاعتماد عليها.

مبدأ العمل والهيكل الداخلي

ال KYN61-40.5 High-Voltage (HV) Switchgear operates by dividing the cabinet into several independent compartments, typically including the circuit breaker compartment, busbar compartment, cable compartment, and relay compartment. Each compartment is separated by metal partitions, so that a fault occurring in one section will not directly spread to adjacent sections.

المقصورات الوظيفية الرئيسية

1. حجرة قاطع الدائرة: تحتوي على قاطع الدائرة الفراغية على شاحنة قابلة للسحب للعزل والصيانة؛
2. مقصورة قضيب التوصيل: تربط قضبان التوصيل الرئيسية وتنقل الطاقة الكهربائية بين الخزانات؛
3. حجرة الكابلات: تستوعب الكابلات الواردة/الصادرة، ومحولات التيار، ومفاتيح التأريض؛
4. حجرة المرحل: تحتوي على مرحلات الحماية وأجهزة القياس ودوائر التحكم.

عندما تتحرك شاحنة قاطع الدائرة الكهربائية القابلة للسحب بين أوضاع "الاختبار" و"المتصل" و"المنفصل"، فإن الأقفال التعشيقية الميكانيكية تمنع تلقائيًا أخطاء التشغيل، مما يضمن أن موظفي الصيانة يمكنهم الوصول بأمان إلى المقصورة دون مخاطر الجهد المتبقي.

المعلمات التقنية النموذجية

يعد تحديد القيم المقدرة الصحيحة أمرًا ضروريًا عند تحديد أ KYN61-40.5 مجموعة المفاتيح الكهربائية ذات الجهد العالي (HV). لمشروع. يسرد الجدول أدناه نطاقات المعلمات الشائعة المستخدمة كمرجع للتصميم الهندسي.

سيناريوهات التطبيق واعتبارات التثبيت

ال KYN61-40.5 High-Voltage (HV) Switchgear is commonly deployed in industrial power distribution rooms, urban substations, wind and solar power collection stations, and large commercial buildings. Because the cabinet is fully enclosed, it can be installed indoors with limited ventilation requirements, and its modular design allows multiple cabinets to be lined up and expanded according to load growth.

أثناء التثبيت، يجب الانتباه إلى استواء الأساس، ومقاومة التأريض المناسبة، والمساحة الكافية للشاحنة القابلة للسحب للتحرك داخل وخارج المنزل بسلاسة. تساعد الصيانة المنتظمة، مثل فحص قاطع التفريغ وتنظيف الأسطح العازلة، على إطالة عمر خدمة المعدات.

Ningbo Tianshun Electric Co., Ltd.، التي تقع في حديقة شيانغشان الصناعية الساحلية، لديها فريق فني مع أكثر من 20 عاما من الخبرة في صناعة نقل وتوزيع الطاقة، تقدم إرشادات التثبيت والتشغيل ودعم ما بعد البيع لمنتجات المفاتيح الكهربائية مثل سلسلة KYN61-40.5، مما يساعد على ضمان التشغيل المستقر على المدى الطويل في الموقع.

الأسئلة المتداولة

س 1: ماذا يعني "40.5" في مجموعة المفاتيح الكهربائية ذات الجهد العالي KYN61-40.5؟

إنه يشير إلى فئة الجهد المقنن البالغة 40.5 كيلو فولت، مما يشير إلى الحد الأقصى لجهد النظام الذي تم تصميم مجموعة المفاتيح الكهربائية للتعامل معه بأمان.

Q2: هل يمكن تركيب مجموعة المفاتيح الكهربائية ذات الجهد العالي KYN61-40.5 في الخارج؟

تم تصميم هذا النوع من المفاتيح الكهربائية بشكل عام للاستخدام الداخلي. بالنسبة للتطبيقات الخارجية، يلزم عادةً وجود غطاء حماية إضافي أو حاوية إضافية لمنع دخول الرطوبة والغبار.

س3: كم مرة يجب فحص حجرة قاطع الدائرة الكهربائية؟

يوصى بإجراء فحص بصري روتيني مرة واحدة على الأقل سنويًا، بينما يُنصح عمومًا بإجراء اختبار ميكانيكي وكهربائي كامل لقاطع الدائرة المفرغة كل 3 إلى 5 سنوات، اعتمادًا على تردد التشغيل والظروف البيئية.

س 4: ما هي الشهادات التي يجب أن يحملها مصنع المفاتيح الكهربائية ذات الجهد العالي (HV) KYN61-40.5 المؤهل؟

عادةً ما تحمل الشركات المصنعة ذات السمعة الطيبة شهادات مثل سي سي سي و آيزو 9001 ، والتي تتحقق من الامتثال لمعايير السلامة الوطنية وإدارة الجودة المتسقة في جميع أنحاء الإنتاج.
