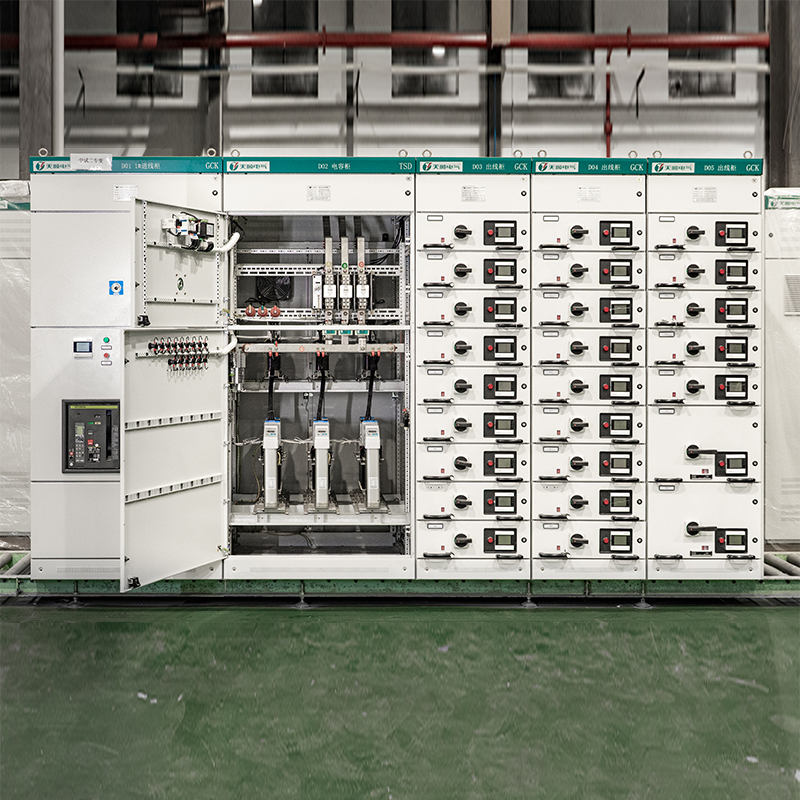

المفاتيح الكهربائية ذات الجهد المنخفض (LV).

فهم المفاتيح الكهربائية ذات الجهد المنخفض GCK وGGD

تعتبر المفاتيح الكهربائية ذات الجهد المنخفض بمثابة العمود الفقري لتوزيع الطاقة داخل المصانع والمباني التجارية ومحطات الخدمات الفرعية، وهي مسؤولة عن تقسيم الطاقة الواردة إلى دوائر صادرة متعددة محمية. ومن المسلسلات الأكثر شيوعاً في هذا المجال، مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK وتتميز الخزانات من نوع GGD بفلسفات تصميم مختلفة تمامًا: تتبنى GCK هيكل درج قابل للسحب، بينما تعتمد GGD على مكونات مثبتة بشكل ثابت. يعتمد الاختيار بينهما عادة على مدى أهمية إمدادات الطاقة المستمرة للمنشأة ومقدار الميزانية المتاحة للمعدات والصيانة.

شركة Ningbo Tianshun Electric Co., Ltd.، متجذرة في صناعة نقل وتوزيع الطاقة مع فريق يمتلك أكثر من 20 عامًا من الخبرة العملية، تنتج كلا النوعين من الخزانات لخدمة المشاريع التي تتراوح من ورش العمل الصغيرة إلى محطات التوزيع الكبيرة.

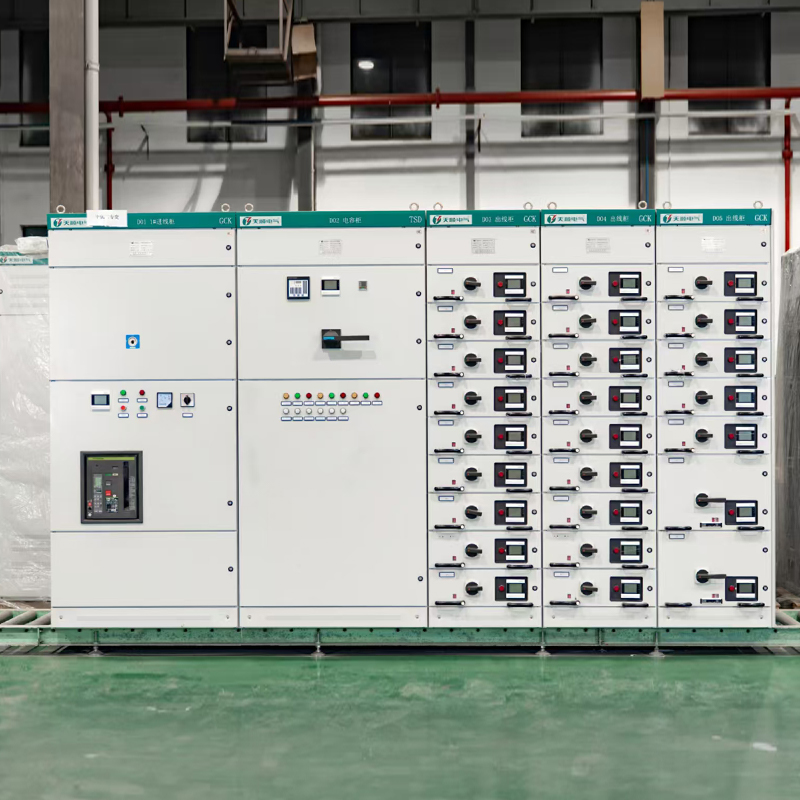

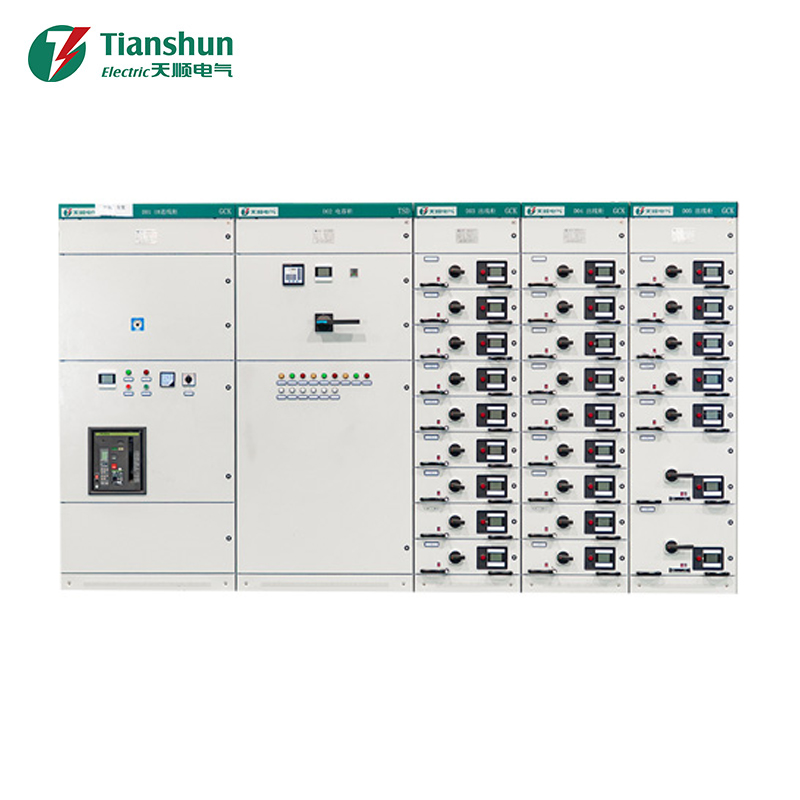

مزايا مجموعة المفاتيح الكهربائية من نوع الدرج GCK

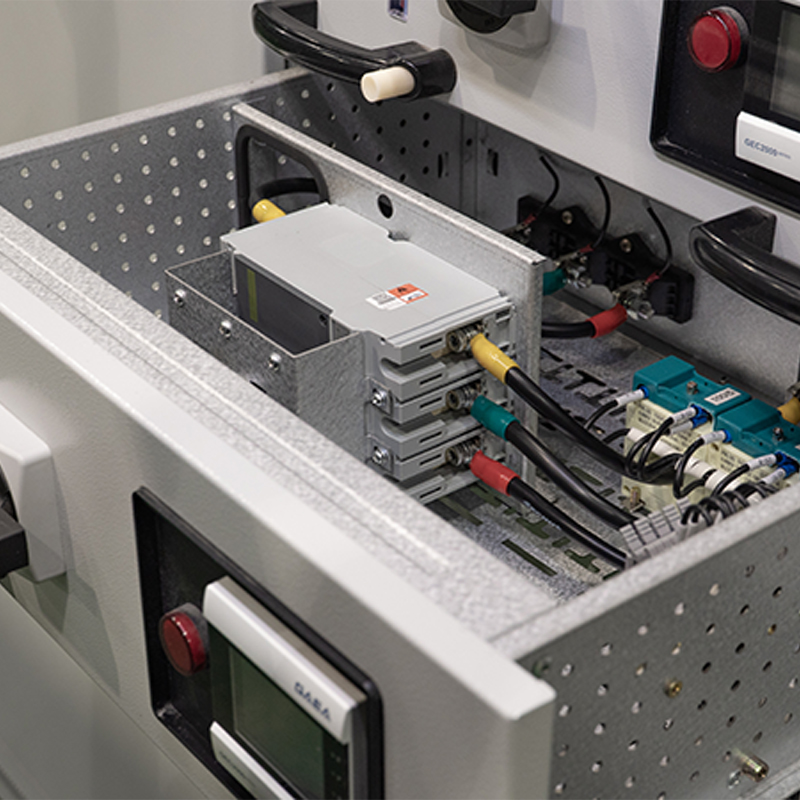

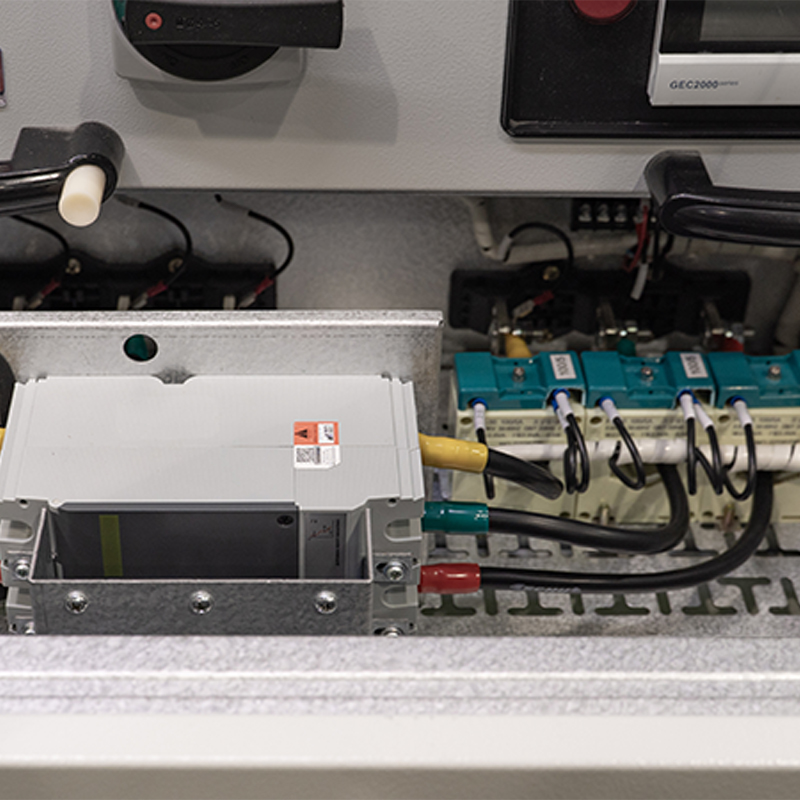

السمة المميزة ل مجموعة المفاتيح الكهربائية من نوع الدرج GCK هو أن وحداتها الوظيفية - مثل دوائر التغذية، أو مشغلات المحرك، أو وحدات القياس - مثبتة على أدراج فردية يمكن سحبها من الخزانة دون إيقاف تشغيل نظام التوصيل بالكامل. يجلب هذا التصميم العديد من المزايا العملية:

• الحد الأدنى من التوقف — يمكن عزل وحدة الأدراج المعيبة وسحبها للإصلاح بينما تستمر الدوائر المجاورة في العمل، وهو أمر مهم لخطوط الإنتاج المستمرة.
• التوسع السهل — يمكن إضافة وحدات أدراج إضافية إلى الحجيرات الاحتياطية مع تزايد الطلب على الحمولة، دون إعادة تصميم الخزانة بأكملها.
• أقفال أمان مدمجة — تمنع الأقفال المتداخلة الميكانيكية سحب الدرج بينما لا يزال مفتاحه مغلقًا، مما يقلل من خطر وميض القوس أثناء الصيانة.
• أحجام الوحدة الموحدة - يتم تصنيع الأدراج عادة في عدد قليل من مجموعات العرض والارتفاع الثابتة، مما يبسط تخزين قطع الغيار والاستبدال في المستقبل.

كيف تعمل مجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCK

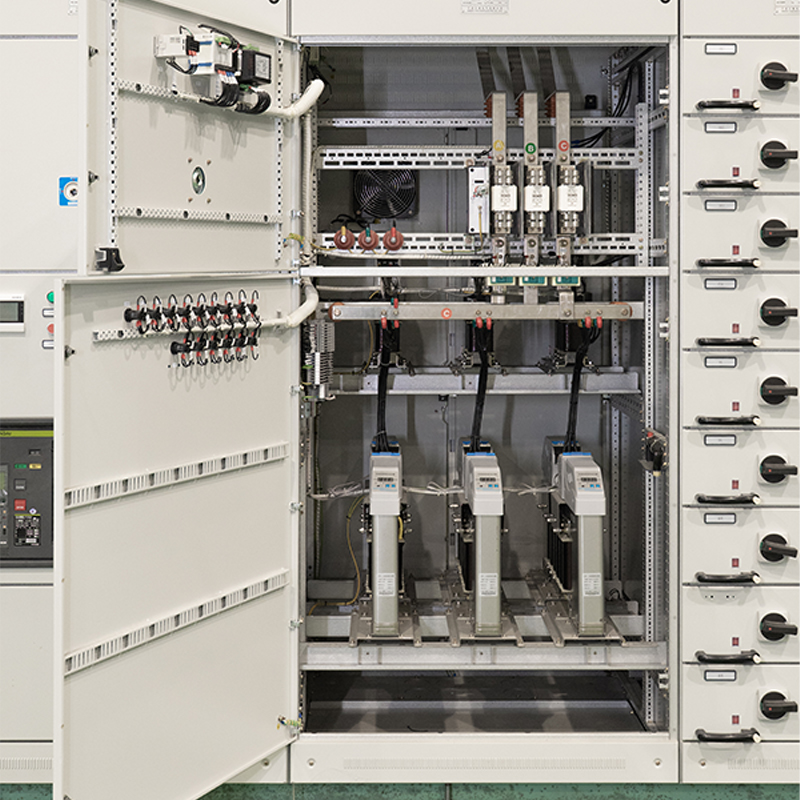

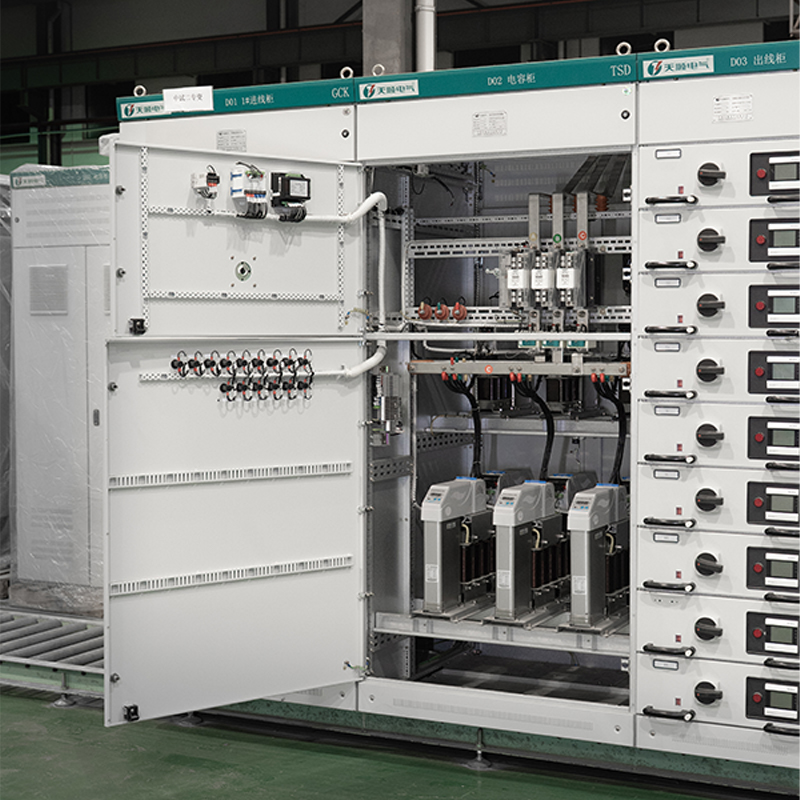

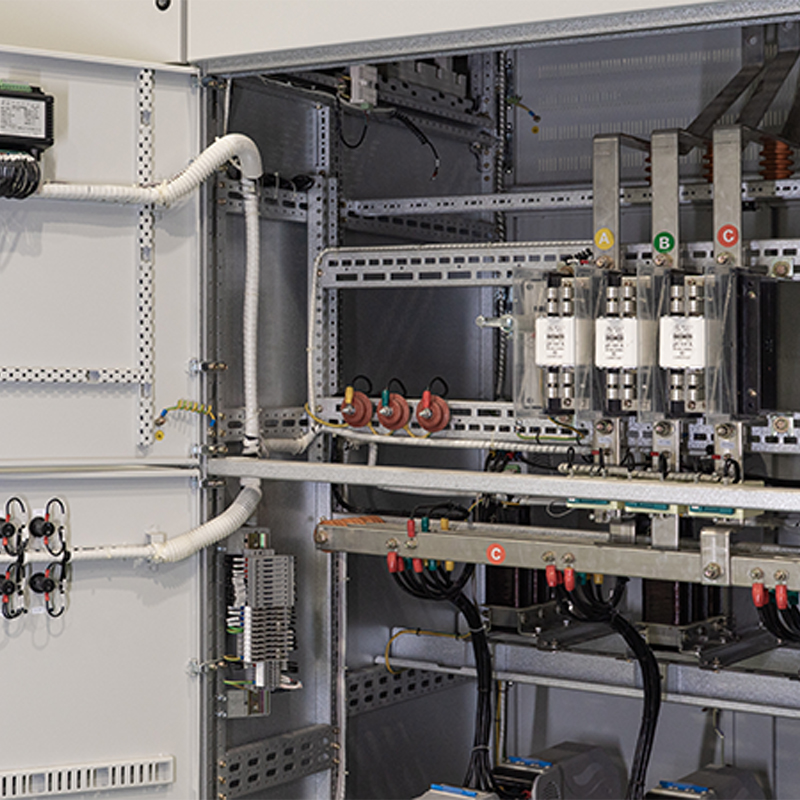

داخل أ خزانة جي سي كيه ، يمتد شريط التوصيل الرئيسي الأفقي على طول الجزء العلوي أو الخلفي من الإطار ويتصل بقضيب توصيل عمودي في كل قسم رأسي. يتم توصيل كل وحدة أدراج بقضيب التوصيل العمودي هذا من خلال مجموعة من أصابع الاتصال عند دفعها إلى الوضع "المتصل". يتدفق التيار بعد ذلك من شريط التوصيل الرئيسي، عبر قاطع الدائرة الكهربائية أو الموصل، ويخرج إلى كابل التحميل الموجود أسفل الخزانة. عندما يتم سحب الدرج إلى وضع "الاختبار" أو "قطع الاتصال"، تنفصل أصابع الاتصال عن قضيب التوصيل، مما يؤدي إلى عزل الوحدة مع السماح باختبار دائرة التحكم الخاصة بها بأمان.

ثلاث وظائف التشغيل

تدعم معظم أدراج GCK ثلاثة أوضاع: العمل (متصل بالكامل بشريط التوصيل)، اختبار (دائرة التحكم نشطة ولكن دائرة الطاقة مفصولة)، و تمت إزالته (الدرج أخرج للصيانة). يسمح هذا التصميم المرحلي للفنيين بالتحقق من إعدادات الحماية قبل إعادة تنشيط الدائرة.

خزانة توزيع الطاقة GGD: بديل من النوع الثابت

على عكس GCK، تستخدم الخزانة من نوع GGD قواطع ومفاتيح مثبتة بشكل ثابت بدلاً من الأدراج القابلة للسحب. باعتبارنا شركة مصنعة لخزائن توزيع الطاقة GGD منذ فترة طويلة، يقوم المورد عادةً بوضع هذه السلسلة للتطبيقات التي تكون فيها تغييرات الحمل نادرة ويكون التحكم في التكلفة مهمًا أكثر من سرعة المبادلة على مستوى المكونات، مثل توزيع الإضاءة العامة، وورش العمل الصغيرة، ونقاط التوزيع الثانوية داخل منشأة أكبر.

يقارن الجدول أدناه بين السلسلتين عبر العوامل التي يتم أخذها في الاعتبار بشكل شائع أثناء اختيار المعدات.

الاختيار بين GCK وGGD لمشروعك

يبدأ اختيار سلسلة الخزانات المناسبة بتحديد كيفية تصرف حمل المنشأة على مدار عمر الجهاز. توفر الخطوات التالية نقطة انطلاق عملية:

1. قم بإدراج جميع الدوائر التي تتطلب التبديل أو الاختبار أو ترقية السعة بشكل متكرر - وهي مرشحات قوية لوحدات أدراج GCK.
2. حدد الدوائر المستقرة ذات الأولوية المنخفضة مثل الإضاءة العامة أو الأحمال المساعدة، والتي عادةً ما يتم خدمتها بشكل جيد بواسطة خزانات GGD الثابتة.
3. تأكد من قدرة تحمل التيار والدائرة القصيرة المطلوبة في كل نقطة توزيع قبل الانتهاء من مواصفات الخزانة.
4. اعمل مع شركة مصنعة يمكنها تقديم إرشادات التثبيت ودعم التشغيل، نظرًا لأن عزم الدوران الصحيح لقضيب التوصيل وضبط التعشيق يؤثر بشكل مباشر على الموثوقية على المدى الطويل.

تنتهي العديد من المرافق بدمج كلتا السلسلتين في غرفة توزيع واحدة: خزانات GCK لوحدات التغذية المهمة ودوائر المحركات، وخزائن GGD للتوزيع المتبقي للأغراض العامة، مما يحقق التوازن بين الأداء والتكلفة عبر التركيب بأكمله.

الأسئلة المتداولة

س1: هل يمكن استبدال وحدة أدراج GCK دون إغلاق الخزانة بأكملها؟

نعم. نظرًا لأن كل درج يتصل بقضيب التوصيل من خلال أصابع الاتصال الخاصة به، فيمكن نقله إلى وضع قطع الاتصال وسحبه للإصلاح بينما تستمر بقية الخزانة، بما في ذلك الأدراج المجاورة، في العمل بشكل طبيعي.

س2: هل مجموعة المفاتيح الكهربائية GGD أقل أمانًا من GCK لأنها تستخدم مكونات ثابتة؟

ليس بالضرورة. لا تزال خزانات GGD تشتمل على أجهزة حماية قياسية وميزات أمان على مستوى العلبة؛ والفرق الرئيسي هو أن الصيانة على مكون ثابت قد تتطلب عزل قسم أكبر من الخزانة بدلاً من درج واحد.

س 3: كيف أعرف إذا كنت بحاجة إلى خزانة المفاتيح الكهربائية ذات الجهد المنخفض GCK بدلاً من GGD؟

إذا لم تتمكن المنشأة من تحمل فترات التوقف عن العمل أثناء الصيانة، أو إذا كان من المتوقع أن تتغير الدوائر بشكل متكرر مع إضافة المعدات أو إعادة تشكيلها، فإن هيكل الدرج القابل للسحب الخاص بـ GCK يوفر بشكل عام مرونة تشغيلية أكبر من خزانة GGD الثابتة.

س 4: ما هي الشهادات التي يجب التحقق منها عند اختيار الشركة المصنعة للمفاتيح الكهربائية؟

يُنصح بالتأكد من أن مجموعات المفاتيح الكهربائية ذات الجهد المنخفض الخاصة بالشركة المصنعة تحمل شهادات معترف بها مثل سي سي سي و آيزو 9001 ، والتي تشير إلى الامتثال لمتطلبات السلامة الوطنية ومراقبة الجودة المتسقة عبر دفعات الإنتاج.
