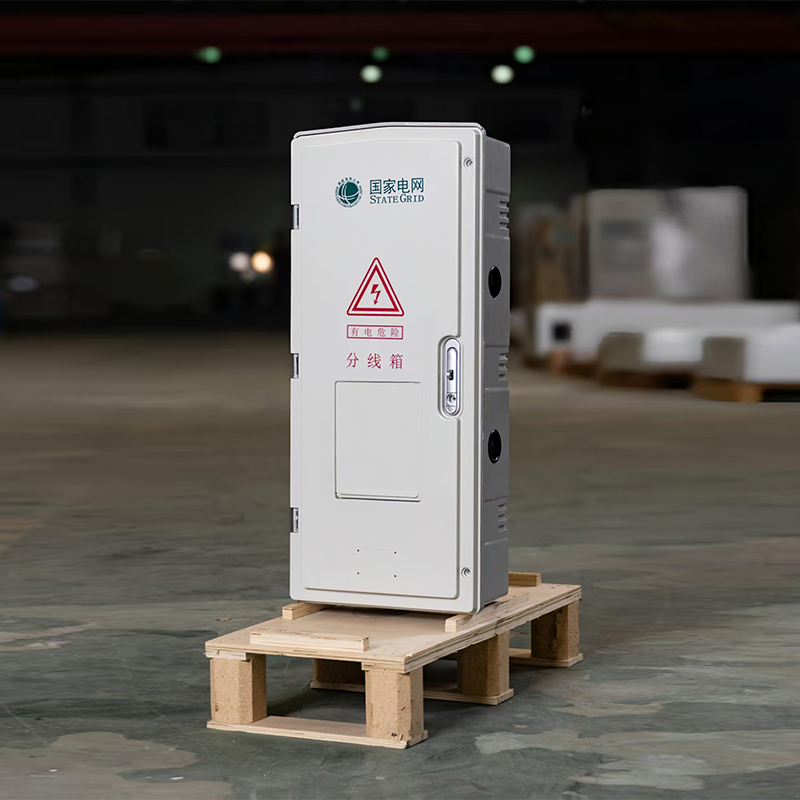

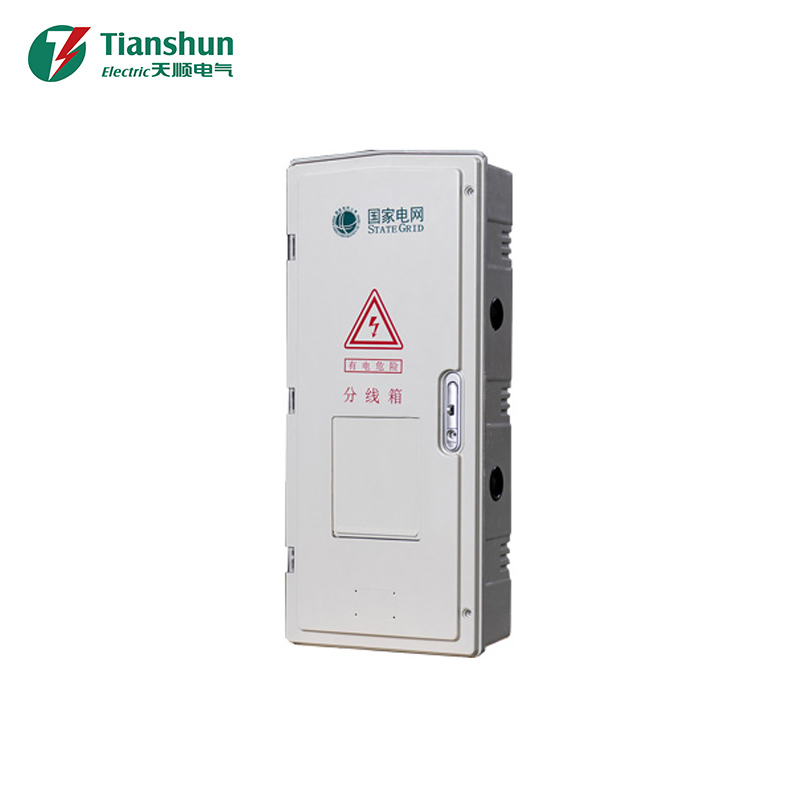

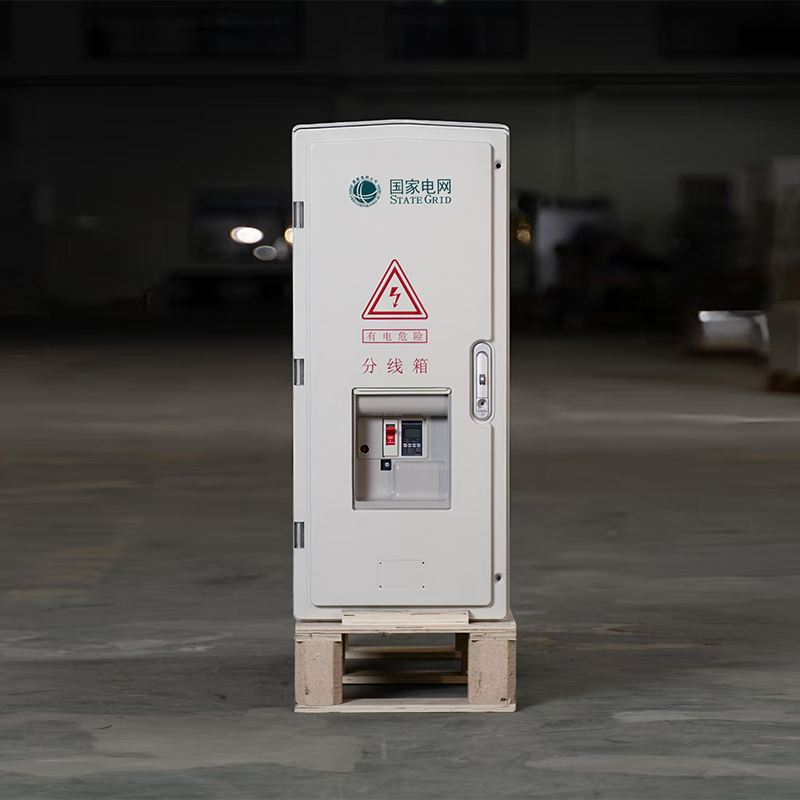

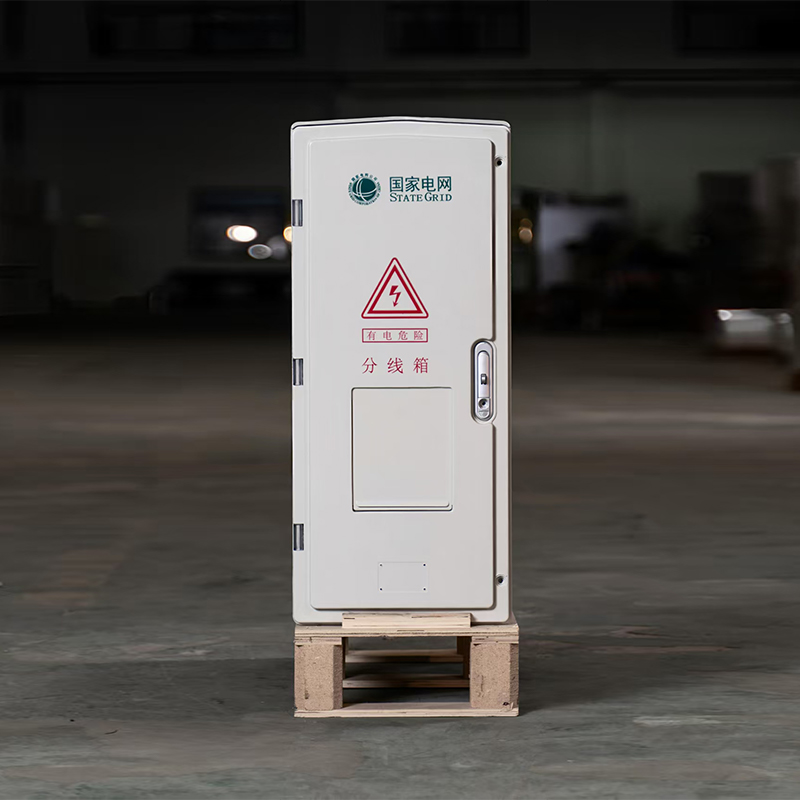

صندوق فرع كابل LV

الغرض من صندوق فرع كابل LV في شبكات التوزيع

ان صندوق فرع كابل LV يتم تثبيته على طول مسار كبل منخفض الجهد لتقسيم وحدة التغذية الواردة إلى عدة فروع للكابلات الصادرة، دون الحاجة إلى خزانة مفاتيح كهربائية كاملة في تلك المرحلة. يتم استخدامه بشكل شائع عندما يحتاج كابل رئيسي واحد من محول أو وحدة حلقة رئيسية إلى خدمة العديد من المباني المجاورة أو أقسام إضاءة الشوارع أو نقاط القياس، مما يسمح بإجراء أعمال التفرع والتوصيل تحت الأرض أو في حاوية سطحية مدمجة بدلاً من داخل غرفة توزيع كبيرة.

Ningbo Tianshun Electric Co., Ltd.، مع فريق لديه أكثر من 20 عامًا من الخبرة المجمعة في مجال نقل وتوزيع الطاقة، تقوم بتصنيع هذا النوع من معدات التفريع الطرفي لدعم شبكات الكابلات في المشاريع السكنية والتجارية والبلدية.

مزايا استخدام صندوق فرعي للكابل LV

• انخفاض تشغيل الكابلات - يؤدي التفرع بالقرب من نقطة التحميل إلى تجنب تشغيل العديد من الكابلات الفردية الطويلة وصولاً إلى محول المصدر، مما يقلل من تكلفة المواد وانخفاض الجهد.
• عزل خطأ مبسط - تشتمل العديد من صناديق الفروع على وحدات منصهر أو مفتاح فصل على كل كابل صادر، لذلك يمكن عزل العطل في أحد الفروع دون قطع الإمداد عن الفروع الأخرى.
• تركيب موفر للمساحة - يمكن تركيب الصندوق على عمود أو جدار أو وضعه في حفرة تحت الأرض، مما يؤدي إلى تجنب تأثير خزانة المفاتيح الكهربائية الكاملة عند كل نقطة تفرع.
• توسيع الشبكة المرنة - غالبًا ما يمكن إضافة محطات صادرة إضافية داخل نفس المربع حيث يتم توصيل الأحمال الجديدة بالشبكة بمرور الوقت.

كيف صندوق فرع كابل LV يعمل

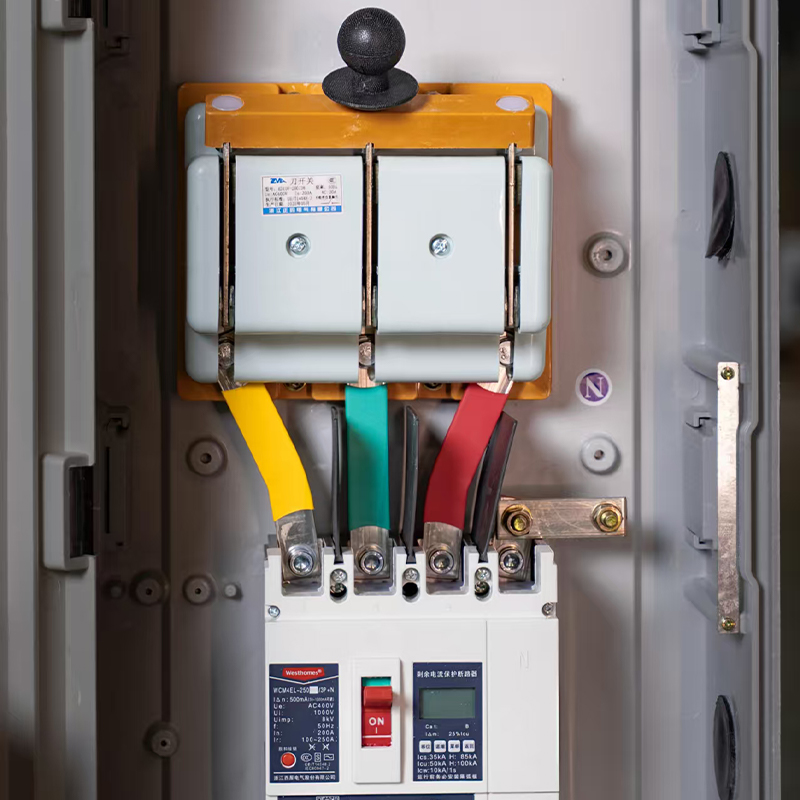

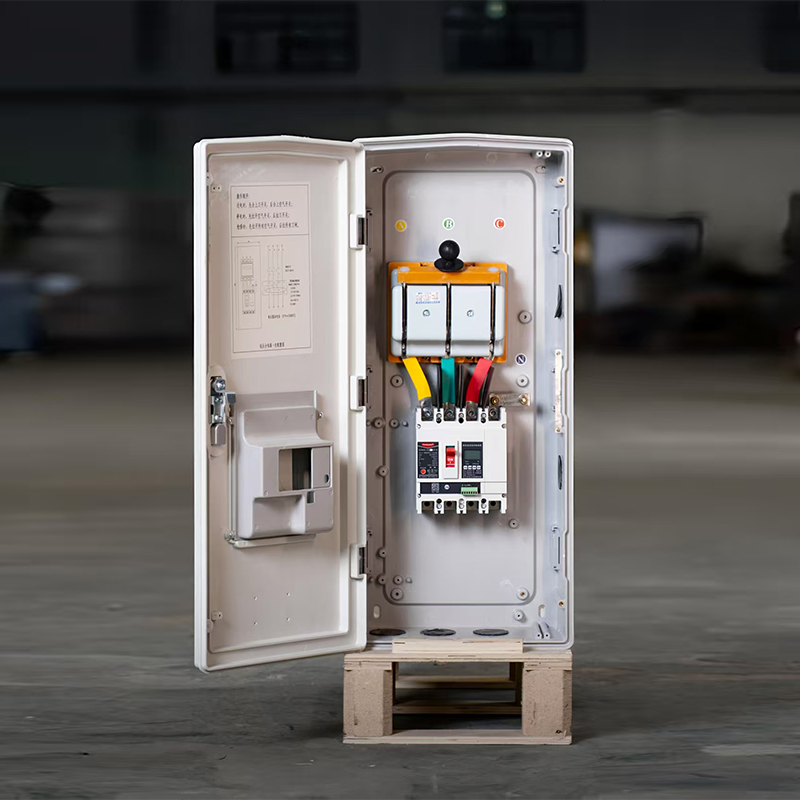

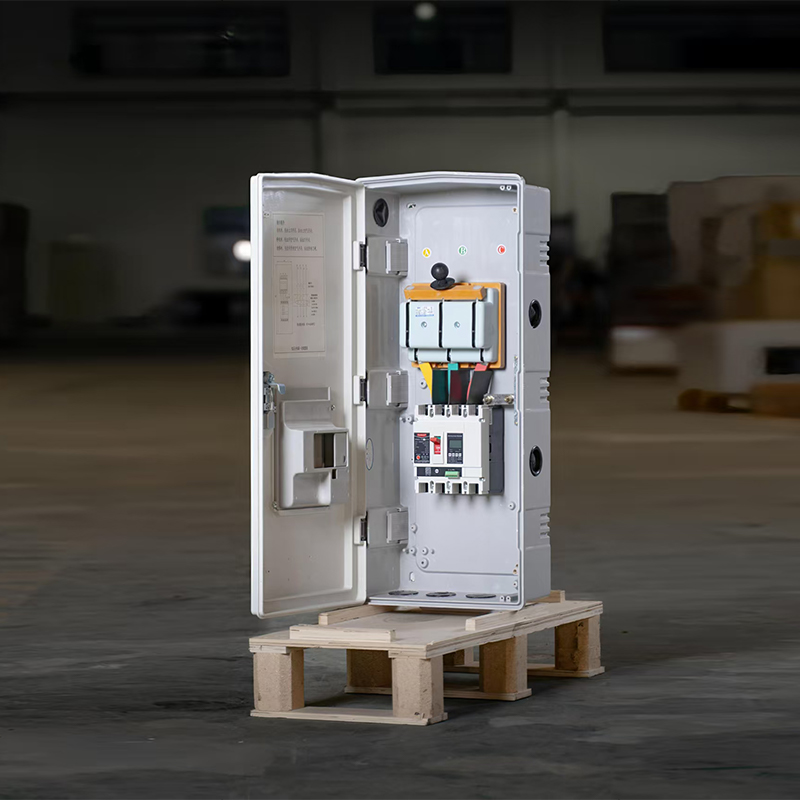

داخل الصندوق، يتصل الكابل الوارد بشريط توصيل مشترك أو مجموعة من أطراف الاتصال. من هذه النقطة المشتركة، يتم توصيل عدة كابلات صادرة، كل منها محمي عادةً بواسطة فتيل خاص به، أو في بعض التصميمات، بمفتاح فصل صغير. يتدفق التيار من المصدر إلى الطرف المشترك ثم يتم تقسيمه بين الفروع وفقًا لكل حمل متصل. في حالة حدوث دائرة قصر أو حمل زائد على أحد الكابلات الصادرة، يعمل المصهر المخصص أو جهاز الحماية الخاص به أولاً، مما يؤدي إلى مقاطعة هذا الفرع فقط بينما يستمر شريط التوصيل المشترك في إمداد الكابلات الصادرة المتبقية.

الختم وحماية الدخول

نظرًا لأن الصناديق الفرعية يتم تركيبها بشكل متكرر في الهواء الطلق أو تحت الأرض، فإن نقاط دخول الكابلات مزودة بحشوات أو حشوات مانعة للتسرب لمنع دخول الرطوبة. عادةً ما يتم تصنيف العلبة نفسها للاستخدام الخارجي، مما يسمح بالتشغيل الآمن في الحفر الرطبة، أو حواف جانب الطريق، أو المواضع المكشوفة المثبتة على الأعمدة.

تصميم العزل والتخليص

يتم ترتيب المحطات الداخلية وقضبان التوصيل مع خلوص كهربائي محدد ومسافات زحف لمنع وميض كهربائي بين المراحل، وغالبًا ما تتم إضافة حواجز عازلة بين الوصلات المتجاورة لتقليل مخاطر انتشار الأخطاء الداخلية بين الفروع.

سيناريوهات التطبيق النموذجية

يسرد الجدول أدناه السيناريوهات الشائعة التي يتم فيها تطبيق صندوق فرع كابل LV عادةً، بالإضافة إلى السبب الرئيسي لاختياره بدلاً من تشغيل الكابلات الفردية لكل حمل.

توصيات الاختيار والتثبيت

1. تأكد من العدد والتصنيف الحالي للفروع الصادرة المطلوبة، واختر صندوقًا بسعة طرفية كافية لتجنب ازدحام الاتصالات.
2. حدد تصنيف حماية العلبة المناسب لموقع التثبيت، خاصة للحفر تحت الأرض أو تركيب الأعمدة على جانب الطريق المعرضة للمطر والغبار.
3. تحقق من أن تصنيفات المصهر أو جهاز الحماية في كل فرع تتطابق مع حجم الكابل والحمل المتصل لضمان التمييز الصحيح للأخطاء.
4. قم بتخطيط إغلاق مدخل الكابل بعناية أثناء التثبيت، نظرًا لأن الختم السيئ هو سبب شائع للعيوب المرتبطة بالرطوبة في الصناديق الفرعية الخارجية.

يمكن أن يساعد اختيار المورد الذي يوفر إرشادات التثبيت ودعم التعامل مع الأخطاء بعد البيع في ضمان تشغيل الصندوق الفرعي بشكل صحيح في المحاولة الأولى، مما يقلل من مخاطر إعادة العمل في المواقع التي يصعب الوصول إليها تحت الأرض.

الأسئلة المتداولة

س1: هل يمكن صندوق فرع كابل LV يتم تركيبها تحت الأرض؟

نعم، تم تصميم العديد من الصناديق الفرعية خصيصًا للتركيب في الحفر تحت الأرض أو العبوات المثبتة على الأرض، بشرط أن تكون مداخل الكابلات محكمة الغلق بشكل صحيح وأن تتمتع الحاوية بتصنيف حماية مناسب خارجيًا أو غاطسًا.

Q2: كم عدد الكابلات الصادرة التي يمكن لصندوق فرعي واحد التعامل معها؟

يعتمد هذا على تخطيط المحطة الداخلية للصندوق وحجمه الفعلي؛ قد تدعم الوحدات الأصغر عددًا قليلًا من الفروع، بينما يمكن للتصميمات الأكبر حجمًا أن تستوعب المزيد من الكابلات الصادرة لخدمة مناطق التوزيع الأوسع.

س3: هل يحتاج كل فرع في الصندوق إلى جهاز الحماية الخاص به؟

من الممارسات الشائعة تركيب منصهر أو مفتاح فصل على كل فرع صادر، بحيث يؤدي حدوث خطأ في أحد الكابلات إلى قطع جهاز الحماية الخاص بهذا الفرع فقط بدلاً من التأثير على مصدر الإمداد الوارد المشترك أو الفروع الأخرى.

س 4: ما هي الشهادات التي يجب التحقق منها قبل شراء صندوق الفرع؟

يُنصح بتأكيد الشهادات المعترف بها مثل سي سي سي و آيزو 9001 ، والتي تشير إلى أن المنتج قد اجتاز اختبارات السلامة ذات الصلة وتم تصنيعه بموجب نظام إدارة جودة ثابت.
