خزانة توزيع الطاقة ذات الجهد المنخفض

دور خزانة توزيع الطاقة ذات الجهد المنخفض في مصدر الطاقة الطرفية

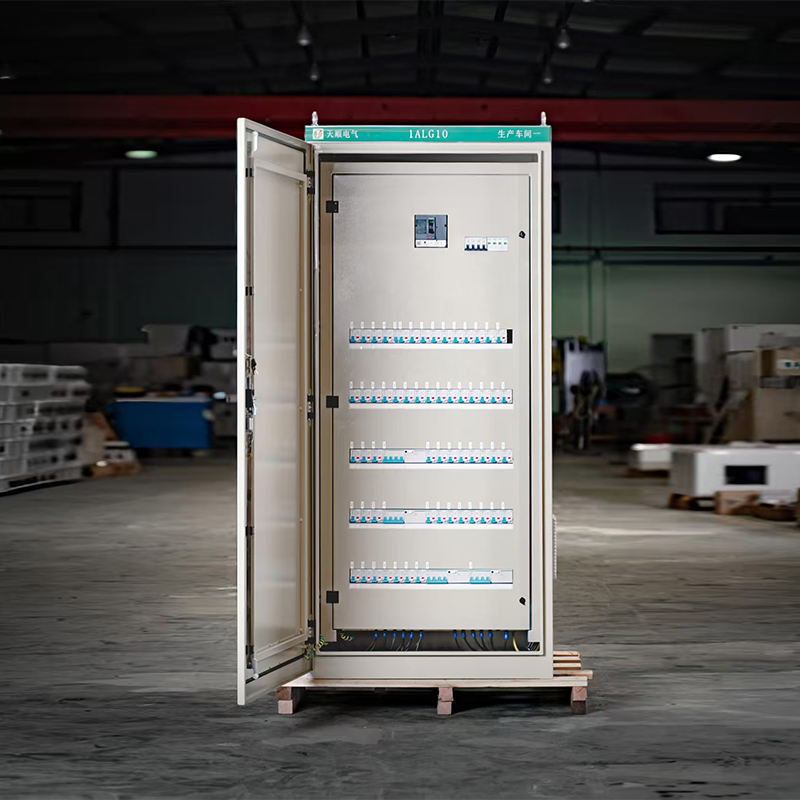

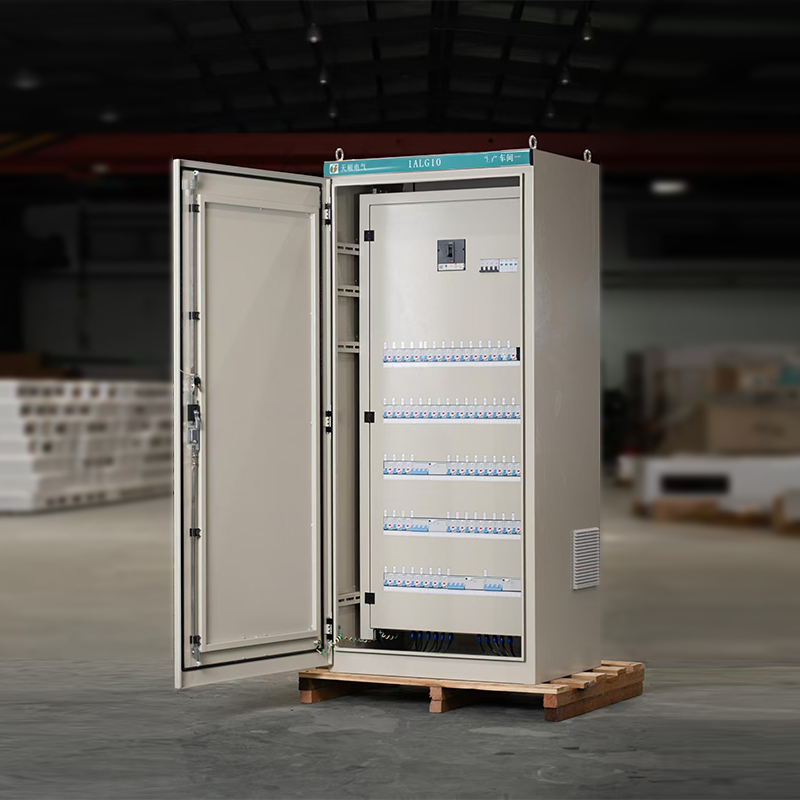

ان خزانة توزيع الطاقة ذات الجهد المنخفض يقع في الطرف الطرفي لشبكة الطاقة، حيث يأخذ الكهرباء ذات الجهد المنخفض الواردة ويقسمها إلى دوائر فرعية محمية متعددة تغذي الإضاءة والمقابس وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وغيرها من معدات الاستخدام النهائي. على عكس مجموعات المفاتيح الكهربائية الكبيرة على مستوى المحطة الفرعية، يتم عادةً تركيب هذه الخزانة بالقرب من الحمل الفعلي - داخل الغرفة الكهربائية بالمبنى، أو على أرضية المصنع، أو داخل نقطة توزيع سكنية - مما يجعل تخطيطها وإعدادات الحماية وقدرة المراقبة ذات صلة مباشرة بالتشغيل والصيانة اليومية.

Ningbo Tianshun Electric Co., Ltd.، مع مرافق الإنتاج في Xiangshan Coastal Industrial Park وفريق يبلغ متوسطه أكثر من 20 عامًا في مجال نقل وتوزيع الطاقة، تصمم هذا النوع من معدات التوزيع الطرفية لتتناسب مع نطاق واسع من ملفات البناء والأحمال الصناعية.

المزايا الرئيسية للتصميم الجيد خزانة توزيع الطاقة ذات الجهد المنخفض

• فصل الدائرة واضحة - فصل دوائر الإضاءة والمقابس والمعدات إلى مجموعات قواطع متميزة يجعل من السهل عزل خطأ واحد دون قطع الطاقة عن المنطقة بأكملها.

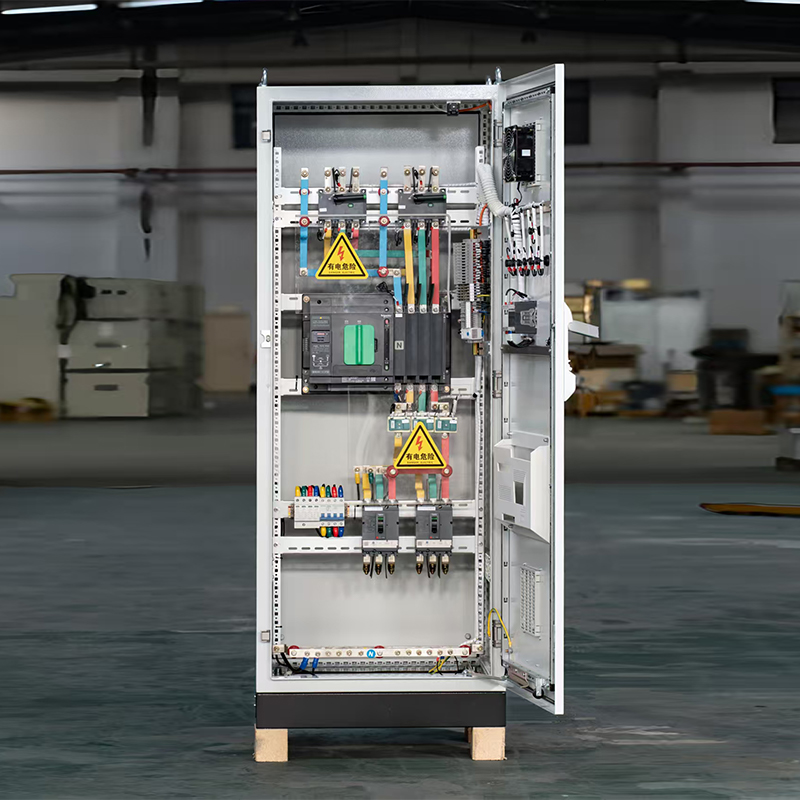

• تخطيط فعال للمساحة — يتيح الترتيب المدمج لقضيب التوصيل والقاطع للخزانة أن تتناسب مع الغرف أو الممرات الكهربائية المحدودة دون المساس بإمكانية الوصول للصيانة.

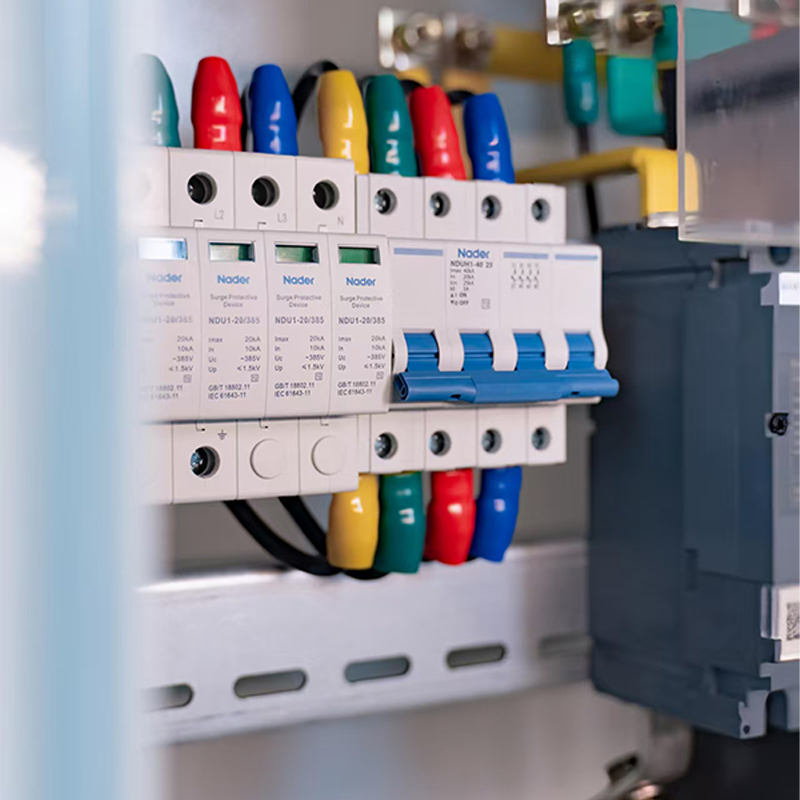

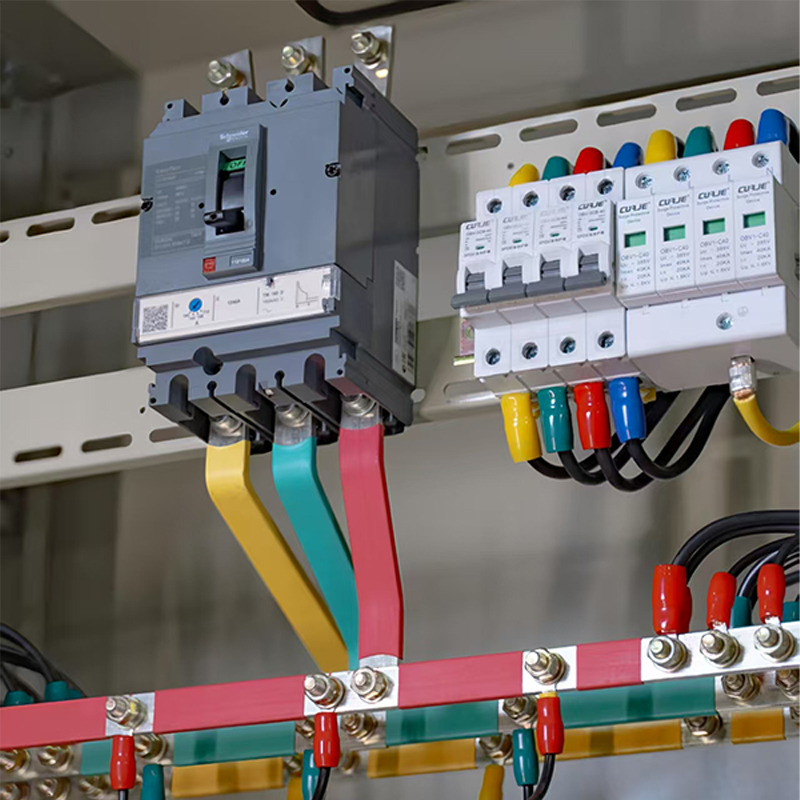

• أجهزة الحماية الموحدة — يمكن دمج قواطع الدائرة المصغرة، وأجهزة التيار المتبقي، وأجهزة الحماية من زيادة التيار داخل حاوية واحدة لتغطية مخاطر الحمل الزائد والعطل الأرضي والجهد العابر.
• استكشاف الأخطاء وإصلاحها بشكل مباشر - تعمل العلامات الواضحة للدائرة وتخطيط الكسارة المنطقية على تقليل الوقت اللازم لتحديد موقع الدائرة المتعثرة أثناء حدوث خطأ.

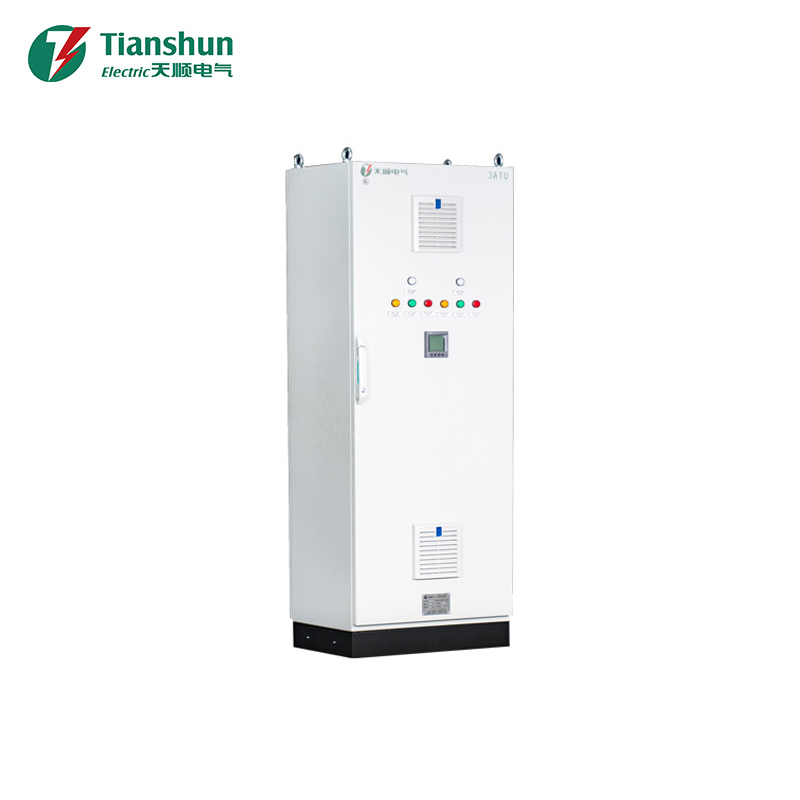

كيف تقوم خزانة توزيع الطاقة الذكية ذات الجهد المنخفض بتوسيع هذه الفوائد

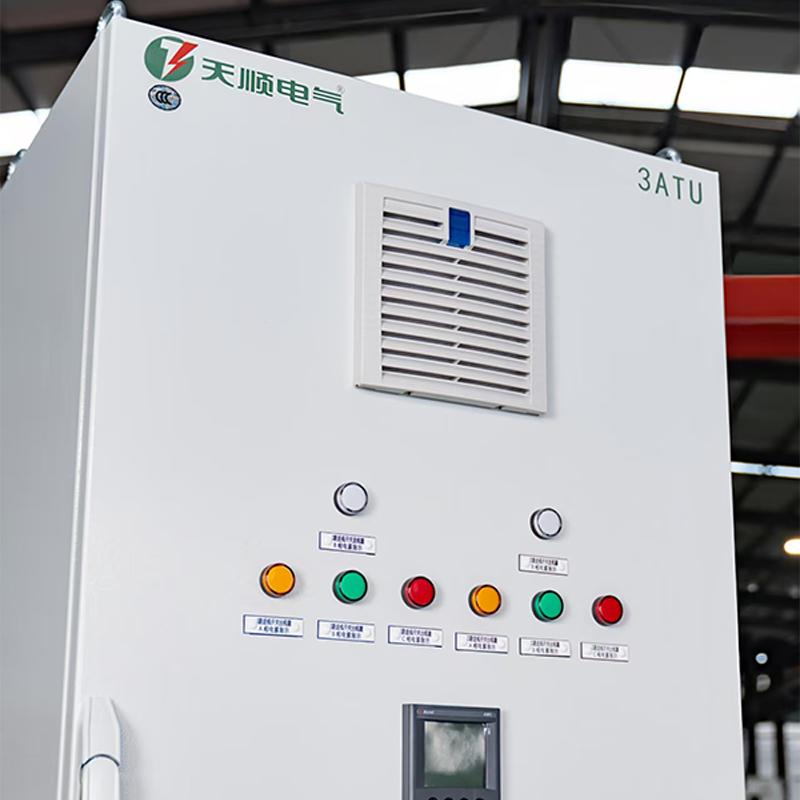

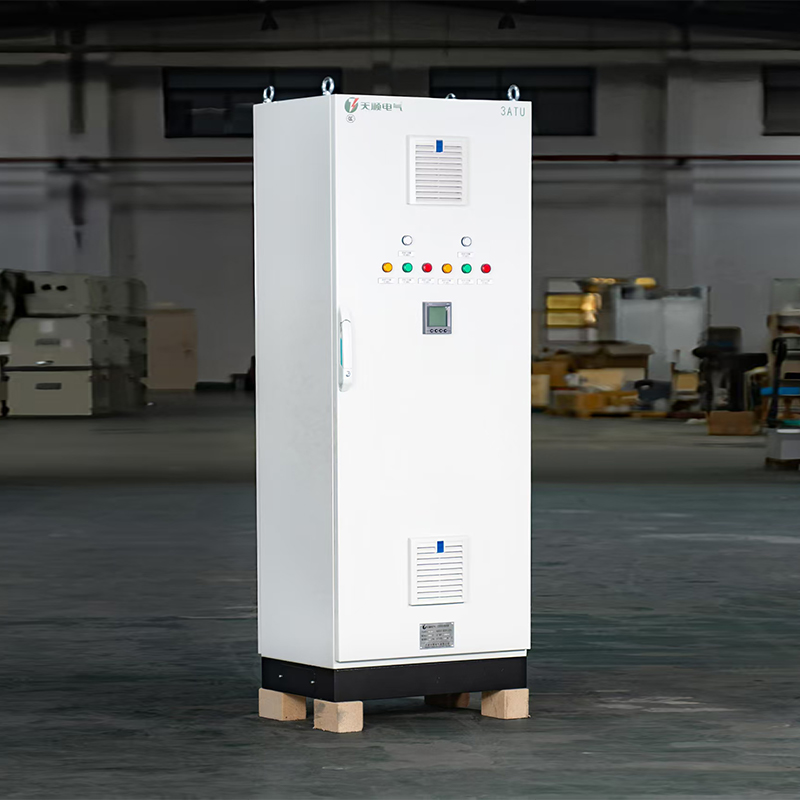

تعتمد خزانة توزيع الطاقة الذكية ذات الجهد المنخفض على نفس الهيكل المادي للوحدة التقليدية ولكنها تضيف وظائف القياس والاتصالات والتحكم عن بعد. بدلاً من الاعتماد فقط على الفحص اليدوي، يمكن لمديري المرافق مراقبة الجهد والتيار واستهلاك الطاقة لكل دائرة صادرة في الوقت الفعلي، وتلقي التنبيهات عندما تخرج المعلمة عن النطاق الطبيعي.

مبدأ العمل الأساسي

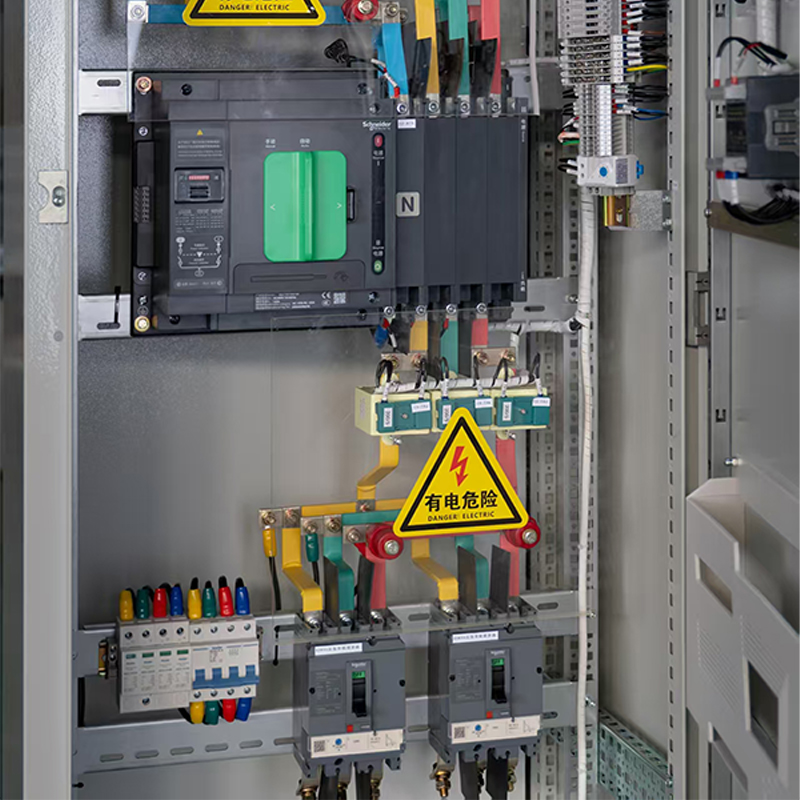

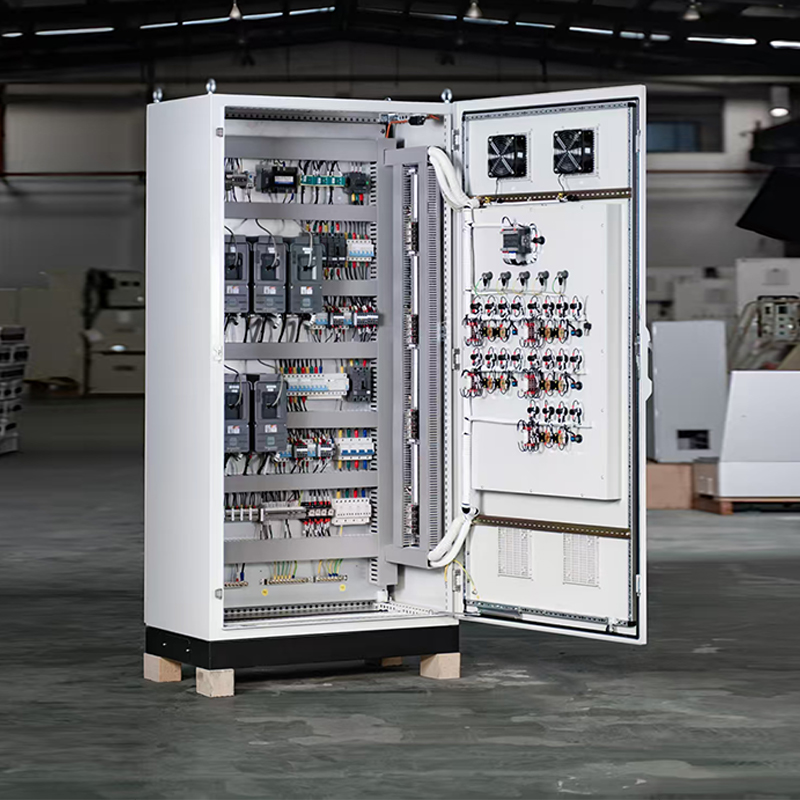

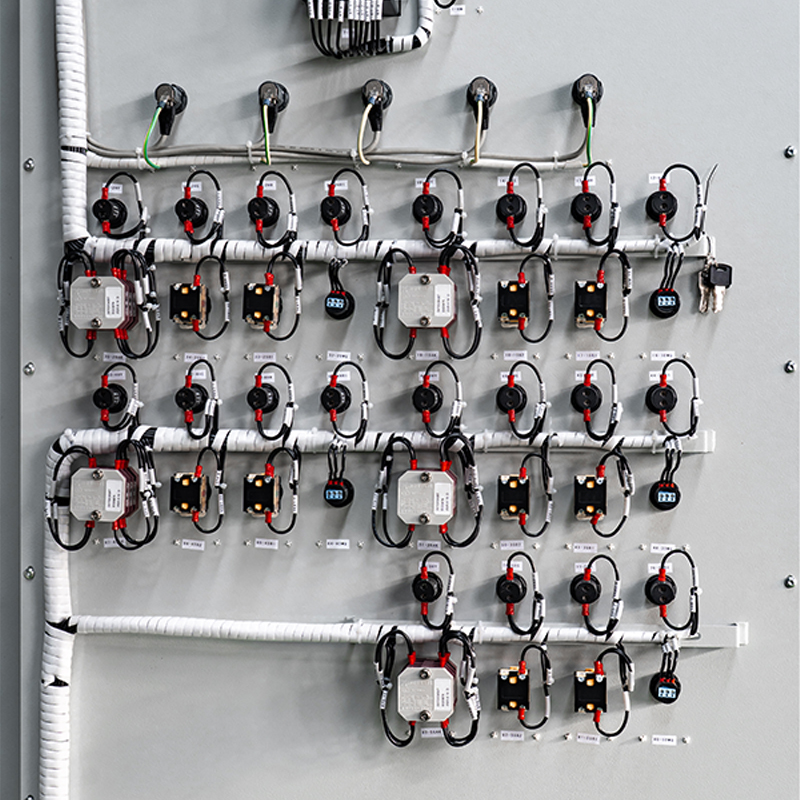

داخل الخزانة الذكية، يتم تركيب محولات التيار وأجهزة استشعار الجهد في كل دائرة صادرة، وإرسال إشارات القياس بشكل مستمر إلى جهاز قياس ذكي أو وحدة تحكم مدمجة. تقوم وحدة التحكم هذه بمعالجة البيانات ونقلها - عبر RS-485 أو Ethernet أو الاتصال اللاسلكي - إلى منصة المراقبة، حيث يمكن للمشغلين عرض اتجاهات التحميل، واكتشاف الارتفاعات غير الطبيعية، وفي العديد من التصميمات، فتح أو إغلاق قواطع معينة عن بعد دون زيارة الخزانة شخصيًا.

الصيانة المعتمدة على البيانات

من خلال تسجيل بيانات الأحمال التاريخية، تساعد الخزانة الذكية في تحديد الدوائر التي يتم تحميلها بشكل زائد أو نقص استخدامها باستمرار، مما يمنح فرق المنشأة أساسًا واقعيًا لإعادة توازن الأحمال أو تخطيط ترقيات السعة قبل حدوث رحلة مزعجة أو مشكلة ارتفاع درجة الحرارة.

مقارنة خزائن التوزيع القياسية والذكية

يوضح الجدول أدناه الاختلافات العامة بين خزانة توزيع الطاقة ذات الجهد المنخفض القياسية ونظيرتها الذكية، والتي يمكن أن توجه القرار بشأن التكوين الذي يناسب ميزانية المشروع واحتياجات الإدارة بشكل أفضل.

خطوات عملية لاختيار الخزانة المناسبة وتركيبها

1. احسب إجمالي الحمل المتصل وعامل التنوع المتوقع لتحديد التيار المقنن المطلوب للقاطع الرئيسي الوارد.
2. قم بتجميع الدوائر الصادرة حسب الوظيفة — الإضاءة، والمقابس، وتكييف الهواء، والمعدات المهمة — لتبسيط استكشاف الأخطاء وإصلاحها في المستقبل.
3. تحديد ما إذا كانت هناك حاجة للمراقبة عن بعد للمنشأة؛ إذا كانت إدارة الطاقة أو التشغيل غير المراقب هي الأولوية، فعادة ما تكون خزانة توزيع الطاقة الذكية ذات الجهد المنخفض هي الخيار الأكثر عملية على المدى الطويل.
4. تأكد من أن تصنيف حماية العلبة يتوافق مع بيئة التثبيت، خاصة في الأماكن الرطبة أو المتربة.

إن العمل مع مورد يقدم إرشادات التثبيت والتشغيل والتعامل مع أخطاء ما بعد البيع يمكن أن يؤدي إلى تقليل مخاطر أخطاء التكوين أثناء المرحلة المبكرة من التشغيل.

الأسئلة المتداولة

س1: أين يوجد خزانة توزيع الطاقة ذات الجهد المنخفض تثبيت عادة؟

يتم تثبيته عادةً بالقرب من الحمل الذي يخدمه، كما هو الحال في الغرفة الكهربائية بالمبنى، أو في طابق إنتاج، أو في نقطة توزيع سكنية، بحيث يمكن للدوائر الفرعية الوصول إلى المعدات القريبة بأقل طول للكابل.

س2: هل يمكن ترقية الخزانة القياسية الحالية إلى إصدار ذكي؟

في كثير من الحالات، نعم - يمكن أن توفر إضافة محولات التيار، ومقياس ذكي، ووحدة اتصال إلى حاوية موجودة وظائف مراقبة أساسية، على الرغم من أن الترقية الكاملة للتحكم في القواطع عن بعد قد تتطلب استبدال بعض قواطع الدائرة بنماذج مزودة بمحركات أو قادرة على الاتصال.

س 3: هل تتطلب خزانة توزيع الطاقة الذكية ذات الجهد المنخفض اتصالاً مستقرًا بالشبكة؟

هناك حاجة إلى وصلة اتصال موثوقة، سواء كانت سلكية أو لاسلكية، للمراقبة والتحكم المستمر عن بعد. إذا انقطع الاتصال، فإن أجهزة الحماية المحلية للخزانة - مثل القواطع وأجهزة التيار المتبقي - تظل تعمل بشكل مستقل لحماية الدوائر.

س 4: ما هي الشهادات التي تشير إلى الشركة المصنعة لخزانة التوزيع الموثوقة؟

يمكن للمشترين البحث عن شهادات مثل سي سي سي و آيزو 9001 ، والتي تؤكد أن منتجات الشركة المصنعة تلبي متطلبات السلامة الكهربائية الوطنية ويتم إنتاجها بموجب نظام إدارة جودة ثابت.
